Johnny-PSY

Palvitkab, спасибо. COM8 - верно, у меня переходник USB-COM, драйвер присваивает ему 8й номер. Вот про HS - это важно. Просто человек, который программировал контроллер не сильно шарит, мог не обратить внимание. Терминал смотрел. Ничего не идёт. Отдаю контроллер на перепрошивку

Разбираюсь с девайсом... Перепаял COM-шнур как надо. Есть подозрения на кварц... Palvitkab, скажите, как вы настраивали биты FOSC1 и FOSC0? Варианты: XT, HS, LP, RC. Как они отконфигурированы по умолчанию? В даташите на PIC16F84-04 говорится, что там максимальная частота кварца 4МГц. У вас тоже контроллер "-04" и вы ставите 8MHz? Выкладываю окно конфигурации девайса: Всё правильно? Может у вас есть варианты, что может неработать?

Это да, но номера контактов верны. Буду пробовать дальше. Пока до этого не дошли, но вопрос - какие точки вы использовали? http://schizophreniabulletin.oxfordjournals.org/content/34/3/473/F1.large.jpg

Да, спасибо, всё верно: Ваша первоначальная схема была верной. То что я нарисовал - нет.

Блин, запутался с этими распайками. Не работает. Придётся всё подробно изучать... Есть ли в программе функция идентификации устройства?

правильная распайка?

Я же не говорил, что не будет разницы от перевёртывания. Но то, что тут одна и та же картинка - факт.

Радомир, эти фото одинаковые, просто одна отзеркалена. Это делается нажатием одной кнопки) Покрайней мере так кажется на первый взгляд. Как узнать какая верная? Тут два варианта - по тому в какой руке святой держит книгу или по тексту.

Завтра запуск цифровой платы. Если я правильно понимаю, вход АЦП расчитан на напряжение примерно до 5 вольт (напр. питания). Тоесть соединяем вход АЦП и +5В через переменный резистор. Крутим ручку и смотрим что на экране. Так?

Ошибку заметил, номер ноги у мегаомного резистора - 8, а не 2. Да, хотел уточнить. Экран повторителя и самого электрода - соединяем с 6й ногой. А экран провода, ведущего к прибору - соедняем с общим проводом через 10КОм резистор. Верно?

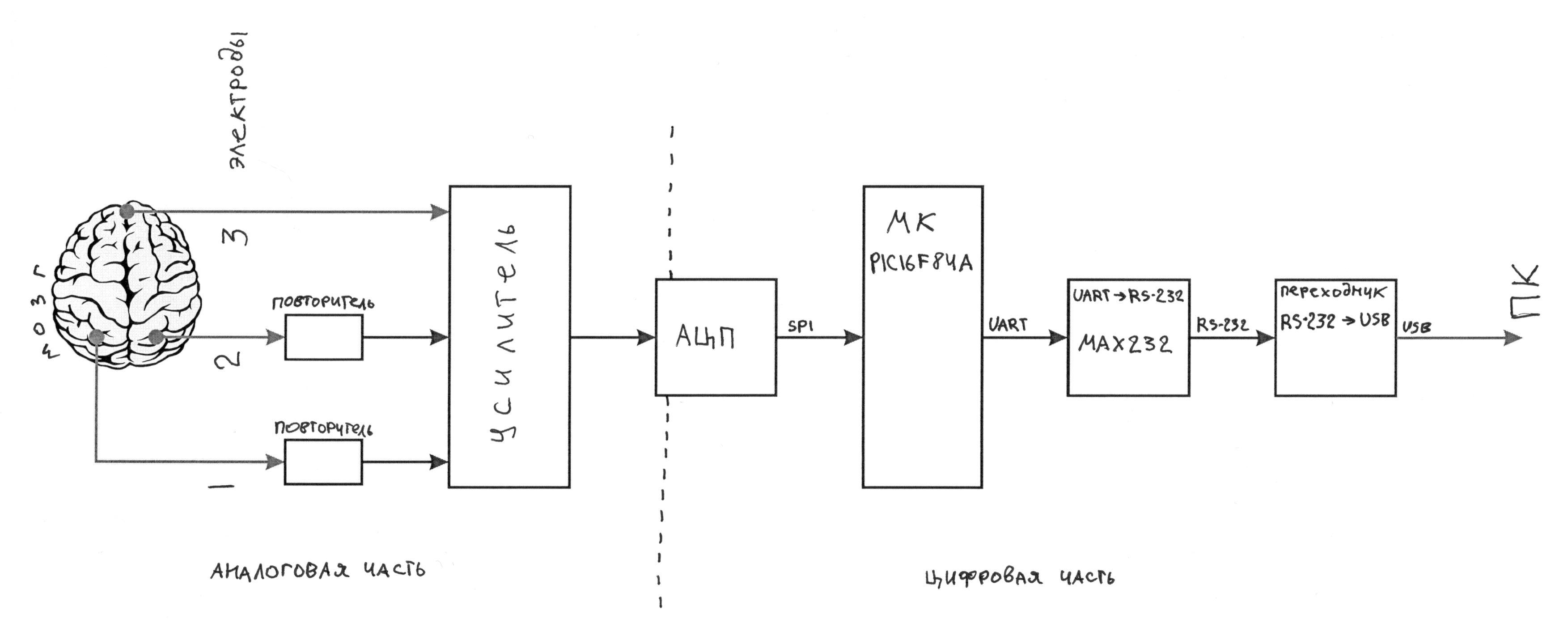

Ага, скиньте пожалуйста. Для начала хочется максимально простую и понятную индикацию. Контроллер прошит, цифровая плата собрана. Гель электропроводящий нашёл. Ждём АЦПшку. Не понимаю... Вот нарисовал. Правильно?

Palvitkab, скажите, каким пресетом в BrainBay вы пользуетесь? Если собственный - выложите пожалуйста. Хочется убедится что девайс не погоду показывает Ещё одна просьба. Нарисуйте схемку ваших повторителей.

http://www.sheppard.ru/index.shtml вот этот чувак. сайт, кстати, классный.

Вспомнил информацию по теме. Видел в журнале Хакер статью про то как чувак воткнул в виски иглы от шрицов - электроды, подрубил к какой-то древней звуковухе, а на выходе была машинка. Если он смотер на весёлые картинки, машинка ехала вперёд. Если на страшные, то назад. Вот. Найти бы, почитать.

Спасибо! DrMax, извините, не могу подсказать. Не разбираюсь. Процесс идёт. Вот уже скоро будет цифровая часть...

Хорошо. Может ещё накидаете версию для 20MHz кварца? Проапгрейдимся Вот ещё интересная идея: Топоскоп (от греч. tоpos — место и skopеō — смотрю), прибор, демонстрирующий мгновенное распределение уровней биоэлектрических потенциалов в нескольких десятках точек организма в виде группы пятен измененной яркости свечения экрана кинескопа. Положение этих пятен на экране соответствует расположению отводящих электродов на теле животного или человека. Регистрация кинокамерой показаний Т. позволяет судить о динамике изменений изучаемых потенциалов во времени. Типа изображаем мозг, за картинкой помещаем лампочки(или диоды), каждая из которых соответствует своему электроду. Ну или индикация на экране ПК. Нужно это для определения вспышек активности. Ещё книжка по теме. Старая, правда... http://emiz.biz/viewtopic.php?p=83203 http://i29.fastpic.ru/big/2011/1203/99/8ae3fda41668fd039f14c0daceac3899.png

Palvitkab, может скинете исходник прошивки? Пригодится в дальнейшем.

Palvitkab, а прошиву и схему (кроме кварца) не придётся менять? Тоесть теоретически получается полноценный ЭЭГ, но только на 1 ритм.

Palvitkab, в реале затрат будет побольше, тысячи 2-3. Жаль, что прибор не регистрирует другие ритмы (тета, дельта). Думаю, не стоит париться с беспроводными электродами - муторно и вредно, лучше организовать запись в память, а потом на компьютере смотреть график. SD флешку например прикрутить к контроллеру. Я, правда, до такого ещё не дорос, но осилить можно и инфа есть Palvitkab, что из себя представляет P2 протокол? Электроды и шлемы: http://www.medrk.ru/shop/index.php?id_grou...id_subgroup=184 Как вариант - крепить электроды (или хотябы платы повторителей) на ободе наушников.

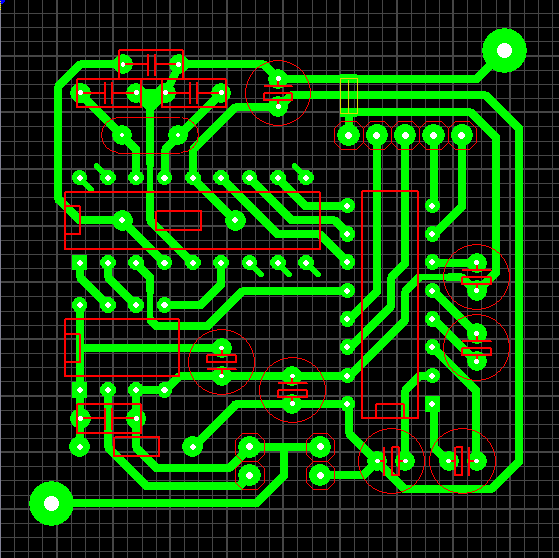

Выкладываю мою версию платы цифровой части. SprintLayout 5.0. Размер платы - 5x5 см. Вид со стороны деталей. Кому интересно - выкладываю расчёт стоимости устройства. EEG.zip Себестоимость.zip

я имел ввиду на вашей, принципиальной схеме.

А это есть на схеме? Если нет - можете изобразить?

Блин, тупняк. Тоесть все 3 электрода активные, но для 1 и 2 повторители - отдельно от схемы, а для 3 повторитель уже есть в схеме и нужно только провод. Так?

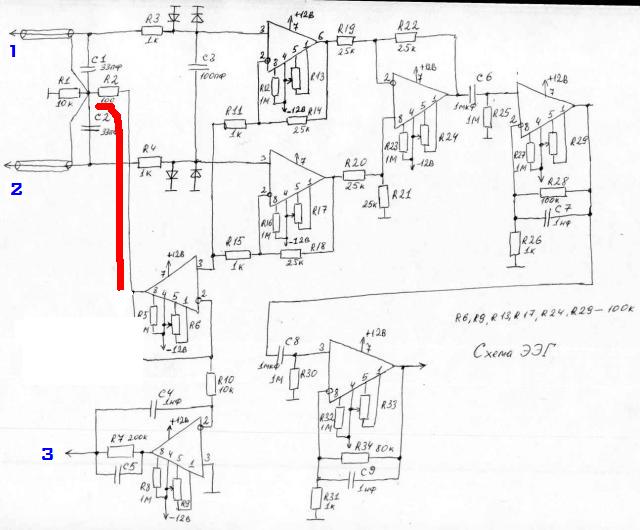

Нашёл человека, который прошьёт PIC. АЦП заказал, прибудет через неделю. Купил USB-COM адаптер с дровами на диске. Начинаю делать плату цифровой части. Palvitkab, вопрос по схеме: 1. Обьясните, для чего нужна цепь, выделенная красным цветом. 2. "1","2" - к головным электродам, "3" - к электроду в рот. Правильно понимаю? 3. Ротовой электрод - активный? Или сразу со схемы на серебряную пластину?

Выложите это тоже, пожалуйста. Печатные платы цифровой и аналоговой частей тоже бы не помешали. Я покачто изучаю инфу и сайт OpenEEG... Вероятно, в ближайшее время уже буду лепить цифровую часть.
