Страничка Ганжа

[Гость]

А для чайников ( в смысле для неопытных электронщиков) схемы добавить возможно?

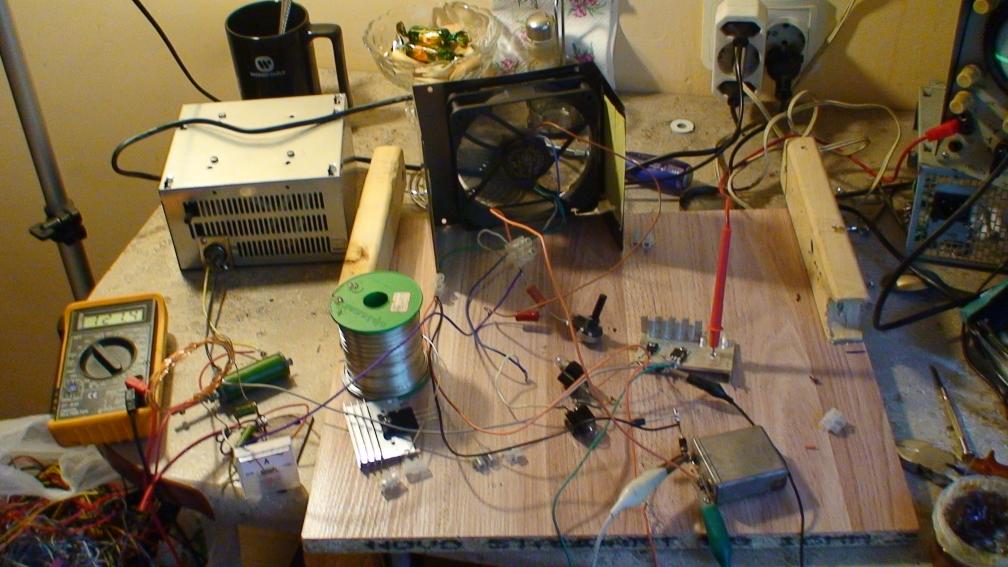

Я сейчас опытный образец собираю, завтра соберу и сфотографирую, будет и описание! Для всех!

[Гость]

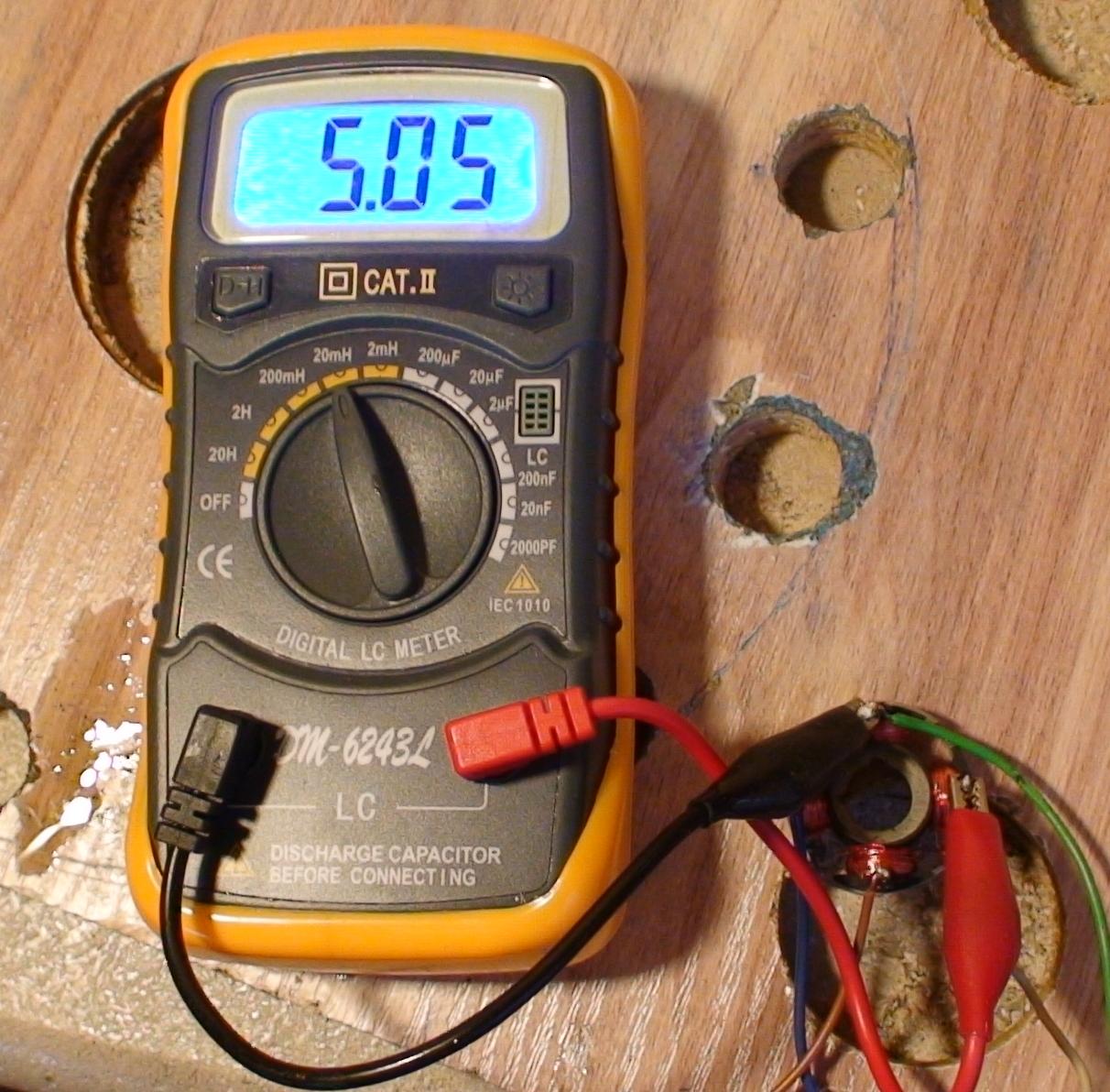

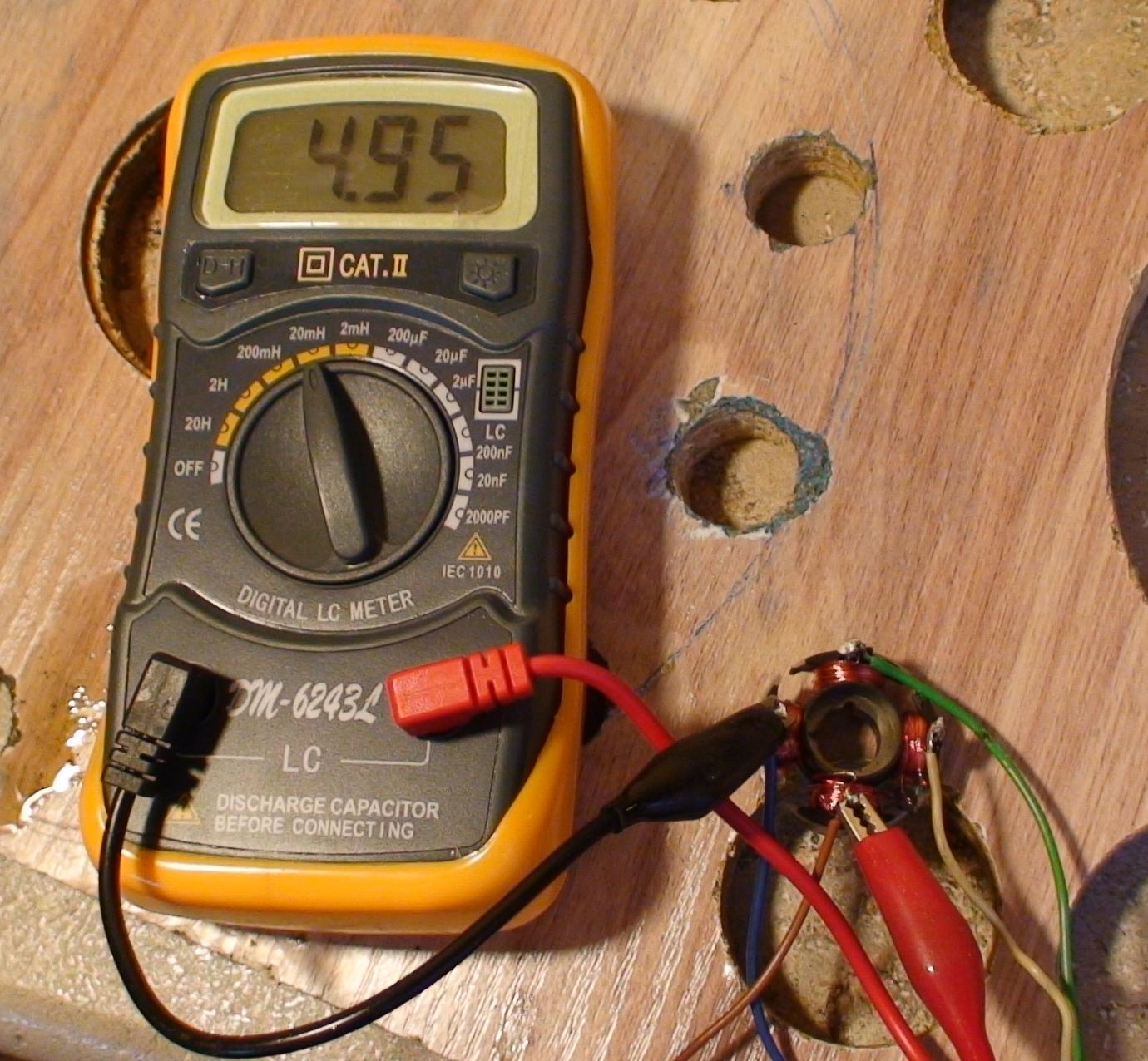

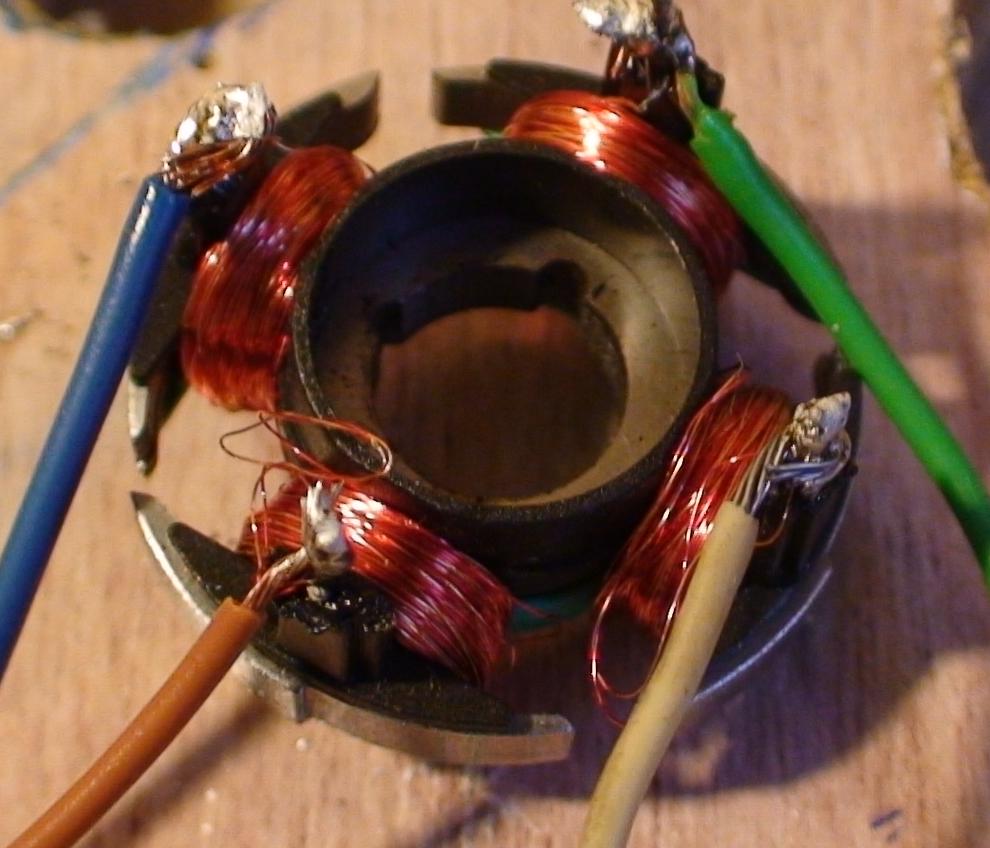

дополняю информацию по исследованию вентилятора с сдвоенными обмотками - их индуктивност видна на фотографиях

[Гость]

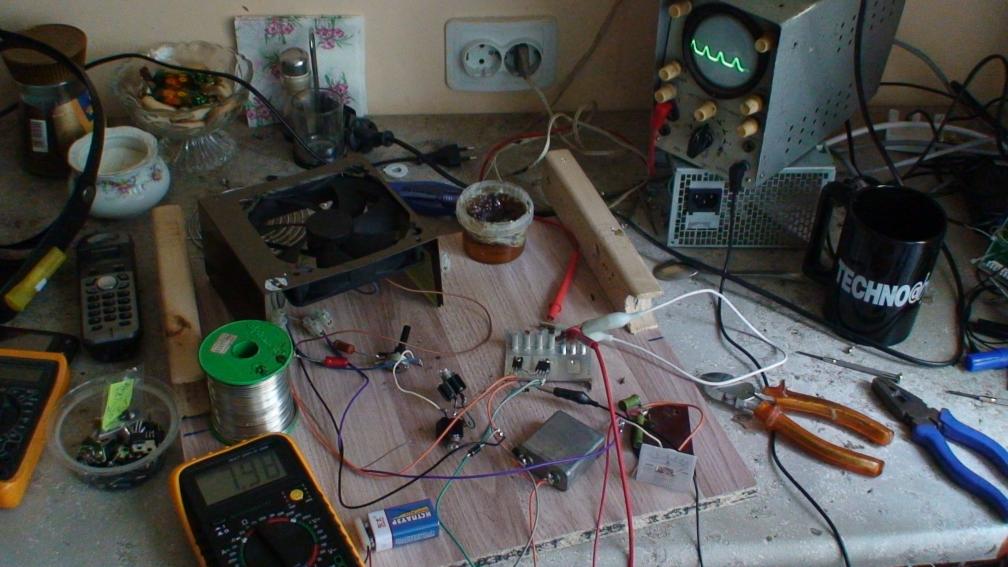

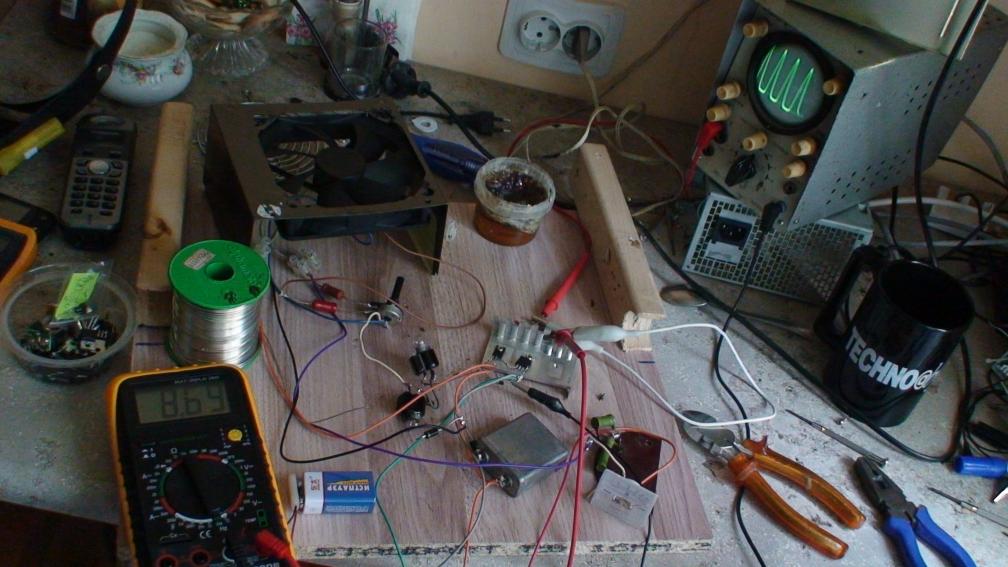

Вот видео для Фомофф неверующих - Дас ист Арбайтет!

http://www.youtube.com/watch?v=RfyLgIvhtRo

Изменено 4 мая, 2011 пользователем Ganzha

[Гость]

Без Вращения переделанный вентилятор работает в режиме качера

[Гость]

Без Вращения переделанный вентилятор работает в режиме качера

[Гость DrMax]

Доктор мак с! - он же ДДР - таких как вы я в детстве из рогатки расстреливал, в следующий раз разберите вентилятор от БП а не сетевой как на вашей фотке!



вот МОИ доказательства



Подождите! Я четко написал, что один вентилятор от процессора Интел (оригинальный), второй из блока питания от компьютера.. Какой на сетевой? А фото потрудитесь сделать такие чтобы было видно однозначно.. а то что вы приводите в качестве доказательства - нифига не видно и можно сочинять что угодно..

[Гость DrMax]

А для чайников ( в смысле для неопытных электронщиков) схемы добавить возможно?



Так даже для опытных электронщиков - нифига непонятно.. ведь Вадим все пишет, я не могу понять либо СПЕЦИАЛЬНо заводит в заблуждение, либо сам по неопытности дает так информацию что понятно только ему одному.. Я лично не понял НИЧЕГО и никакой пользы не почерпнул ни из одного его поста..





Если даются схемы, то никаких коментариев относительно настройки, и по конструкции катушек..



Если задаются ему вопросы четко и однозначно - получаем в ответ МЫЛО из оперы на тему Романкорп -форева, Бедини -молоток!



Вроде ж и тестеры есть и осцилограф.. Неужели если б человек хотел делиться правильно информацией - не измерил бы по общепринятой методике, что потребляет, что выдает.. Филькиных грамот я уж насмотрелся доусрачки!

[Гость DrMax]

Вот видео для Фомофф неверующих - Дас ист Арбайтет!

http://www.youtube.com/watch?v=RfyLgIvhtRo



Я тоже могу разложить на столе хоть три есятка мосфетов, напаять на них провода, и подключить вентик к блоку питания, показать тестер, и какой у меня красивый осцилограф.. но это ни на йоту не продвинет никого в поиске чего б то ни было... Такое впечатления Вадим , что вы очень плохо владеете русским языком.. Но вроде пишете ж.. или кто за вас пишет? Друг? Жена? я уж не знаю что и думать.. я задавал вам вопросы, вы проигнорировали.. зато вместо ответов насыпали разрозненной инфы кусками о том о сем, и в результате ниочем..





Я спрашивал - ЧТО ВЫ ПОДРАЗУМЕВАЕТЕ ПОД СЛОВАМИ "РАБОТАЕТ".. Я просил дать инфу о потребляемом токе и о методе измерения того что получается на выходе.. Ведь кино снимать гаразды миллионы, а дать грамотный коментарий - единицы..

[Гость DrMax]

Ну да - я поторопился, в Этой схъеме самозапитки нет - но если все время заряжать один аккумулятор и потом менять в цепь запитки...

Можно поступить проще - поставить резистор в цепи схема-акумулятор , на 1 ом, и посмотреть на нем падение осцилографом. ЧТобы лучше было видно увеличить до 2-10 ом.. Так же точно и на втором акумуляторе.



Затем подключить массу осцилографа к общей точке соединения акумуляторов. чтобы было понятно - разжую дотла..для гениев..





тот что заряжается акумчик - резистор (токовый датчик) ставится в минус, что питает схему акум, ему резюк в плюс.



Осцила землю подключим с месту соединения резисторов,(это плюс питания схемы). Один канал осцилографа на второй конец резюка первого, второй канал на второй резюк.



Затем включается режим отображения двух каналов. устанавливается одинаково делители по Y и Х.



Дело в том что мерять падение тестером на резюках - будет большая очень ошибка. Из-за нелинейности импульсов напряжения. то же относится и к измерению тока.



Осцилограф покажет импульсы напряжения = импульсы тока (пересчитаете) по закону Ома. Но форма импульсов говорит о многом.. Площадь (интеграл) импульса можно оценить визуально, можно включить суммирование в осцилографе, предварительно один канал инвертировав. Тогда из одного сигнала вычтется второй.



И все что останется покажет баланс токов - если останется ровная линия на нулевом сдвиге = что потребление равно отдаче. Если останутся какие то кривулины, а они останутся после вычитания, даю гарантию, то нужно будет смотреть площадь что выше нуля и что ниже.. И по этому судить о том что отдача больше чем потребление или меньше.



Я уверен на 99% что при правильном измерении вы увидите что КПД <100% А то что некоторые пищут о 500% пусть будет на их совести.. Это лишь издержки методов измерения.. 90% народу вообще не заморачивается измерениями!



Точно так же можете померять и схему Романова. Она у меня показала КПД 95%, что выше чм обычный блокинг у которого около 75%. Но извините - откуда навар с яиц в скорлупе? Знаете старый анекдот про еврея варившего яйца?



Навара нет в этих схемах.. Буду рад если опровергнете мой скептицизм..

[Гость DrMax]

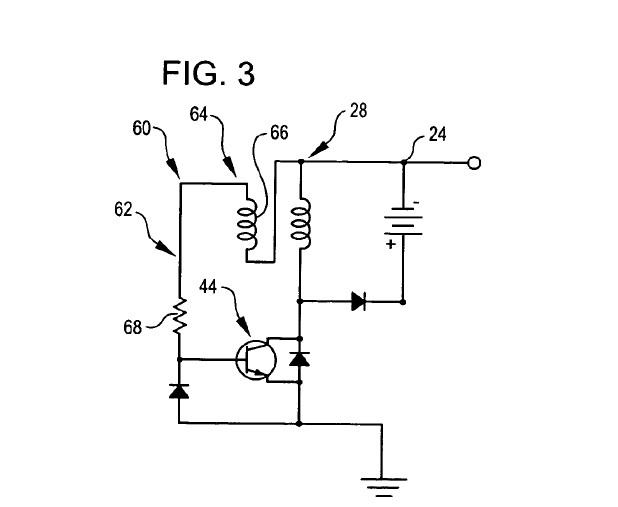

Скажите Вадим, по этой схеме что у вас получилось?

Поскольку схема голая-без всяких домыслов и сочинений, мне она интересна, и я буду ее сегодня-завтра проверять.

Я понял что вы ее уже делали? Я планирую в качестве катушек использовать катушку в два провода на 350 витков.. провода 0,2мм диаметром. На сердечнике от соленоида диаметр 9мм простого железа.



Если это где то вблизи ваших данных, то думается должен получить результаты близкие к вашим.. Диоды самые лучшие, как и транзисторы для этого дела применю Чистота эксперимента - гарантировано.. Обмерюсь, и выдам результат, дабы не плодить и дальше байки про сверхединичность подобных устройств.. Готовьтесь к разгрому Если же я принципиально неправ по части катушки, -дайте знать..

[Гость]

Доктор Макс! Не пошли бы Вы... работать сами?

Ничего лично Вам я не собираюсь доказывать,

для нормалных могу опубликовать это видео - Это Оригинальная схема показанная мной ранее, только два транзистора включены - по схеме составного - коллекторы соеденены, слабомощный база принимает смигнал и передает мощному со своего эмиттера- запускается как Качер (чем собственно и является)

вот видео - амперметр реално показывает завышенное значение, транзисторы холодные

http://www.youtube.com/watch?v=EdR7VECFxMw

От себя добавлю что Доктор ведет себя как тролль - публикует свои фото , причем сначала рассказывает что он лично размотал свой вентилятор а потом его смотал , коментарии излишни! Вероятно эта тема СЛИШКОМ важная раз на меня целенаправленно ведется агрессивная "прессовка" ничего доказыват в СВОЕМ дневнике не собираюсь - я просто для себя пишу отчеты - не нравится - не читайте!

[Гость DrMax]

Мне кажется что вы преувеличиваете свою роль.. мания так сказать .. ну да ладно

Раз уж на то пошло, я буду теперь следить за каждым вашим шагом, на матриксе, на астранет и здесь, и буду разбирать сам по костоякам весь пурген что вы выкладываете.. Начну с этой схемы.. я ее кстати собрал.. что могу сказать по началу, так это что импульсы она выдает НЕ качерные.. дальше по мере замеров..



А вы выкладываете от своего имени всякий порожняк, даже не проверяя часть из того.. люди читают это и думают, как и я поначалу попал в заблуждение - что дескать вы проверили хоть перед тем как писать.. А что в реальности? - вперемешку домыслы с непровереной информацией, с претензией на гениальность..

[Гость]

нашел подробное описание устройства (одного из) Переделка Вентилятора от БП с бифиляркой может быть полезна

http://www.youtube.com/user/kojsza#p/u/8/eDS9qk-Nw4M



http://www.youtube.com/user/kojsza#p/u/11/vy9nIg6kBWQ



http://www.youtube.com/user/kojsza#p/u/10/67QJOn39FqU



http://www.youtube.com/user/kojsza#p/u/9/4lpWJpLj2ZM



http://www.youtube.com/user/kojsza#p/u/12/pxLw0YU3pXg



http://www.youtube.com/user/kojsza#p/u/13/EaIYRM1yrM4



http://www.youtube.com/user/kojsza#p/u/14/QMQqnaWUA98

Изменено 4 мая, 2011 пользователем Ganzha

[Гость DrMax]

Спаял на транзисторе 2SB595, это p-n-p транзюк.. Как и положено поменял полярность питания и включение диодов.

Катушка намотана на железном сердечнике диаметром 9мм длиной 15мм, в два провода, 350 витков. Провод 0,2мм диаметром.



Получил:

-- питание 13 вольт, потребление 100мА, потребляемая мощность 1,3Вт.

-- на выходе вместо аккумулятора конденсатор + параллельно ему резистор 230 ом.



На нагрузке : 9,6 вольт. Ш=9,6/0,23 = 42мА;

Р=42*9,6=0,4Вт

КПД=30%



Подключил, аккумулятор вместо кондера с резистором.. Да, заряжается.. Ну и что? В мобилке тоже заряжается... В общем смех на палочке Вадим.. Ну вы прям как ребенок - одна наивность.. Нельзя верить всяким лохотронщикам! Проверять нужно все что пишут.. А ведь на заборе тоже пишут .. Вот из-за таких как вы паникеров, такие как я - тратят время зря на проверку всякого, написанного на заборе.. Но НЕТ ТАМ СЕ... КПД СХЕМЫ БОЛЕЕ ЧЕМ УДРУЧАЮЩЕЕ.

Изменено 4 мая, 2011 пользователем DrMax

[Гость DrMax]

Имхотеп еще тот лохотронщик.. Смотрите его больше вообще тараканы в голове заведутся!

[Радомир]

DrMax!



Не пойму я Вас- Вы так формулируете свои посты, словно радуетесь, что у искателя пока не получилось то, что он делает? Хотите помочь ему и всем нам, чему-то научиться и что-то сделать полезное- так помогайте. Спасибо скажем от чистого сердца. Мы ведь в одной команде играем. Скажу как тренер: мне легче выгнать из команды звезду, чем дать развалить всю команду. Мне каждый игрок дорог- давайте лучше помогать друг другу , а не отбивать у людей желание делиться своими мыслями и наработками. По себе сужу- пропадает всякое желание общаться, если втягивают в ситуацию, где нужно доказывать кому-то что-то... Давно уже не заставляют меня оправдываться, а осадок остался, желание высказывать своё мнение о поделках искателей ушло- не могу заставить себя тестировать поделки даже когда просят...



Потому скажу Вам словами кота Леопольда: Ребята, давайте жить дружно

[Гость]

Спасибо Радомиру!

Я дружить не буду - нету времени...ну и охоты.... пишу дальше

не было времени особенно отчитыватся но вот по поводу Электро Пылесоса

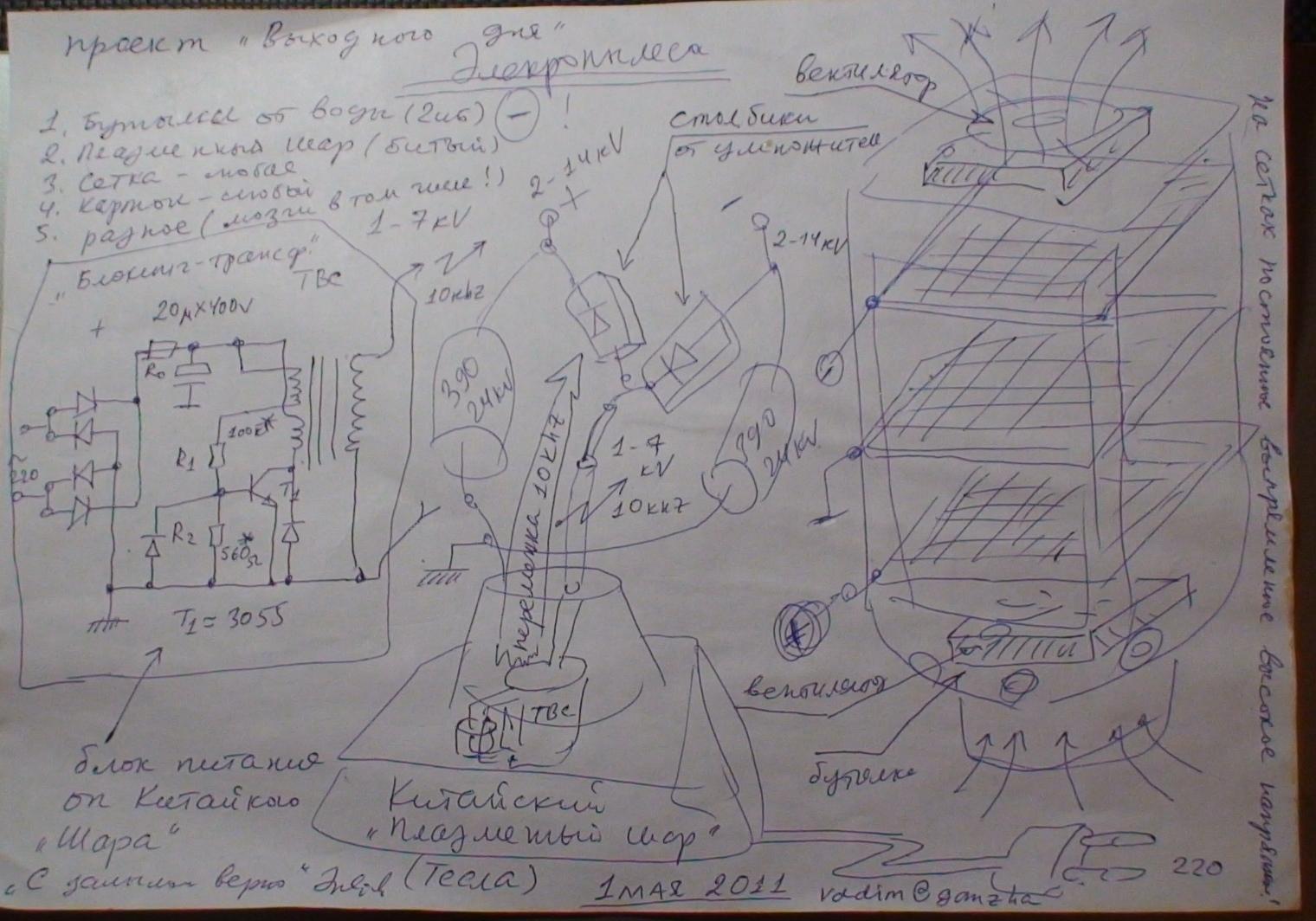

был у меня разбитый плазменный шар - а он собран по схеме блокинга на ТВС-е с непосредственным питанием от сети, значит галванически не развязан - следовательно надо все сделат в дереве или пластике, придумал что возьму 5 литровую бутыль от чистой воды и там все это соберу, в результате получилос вот это

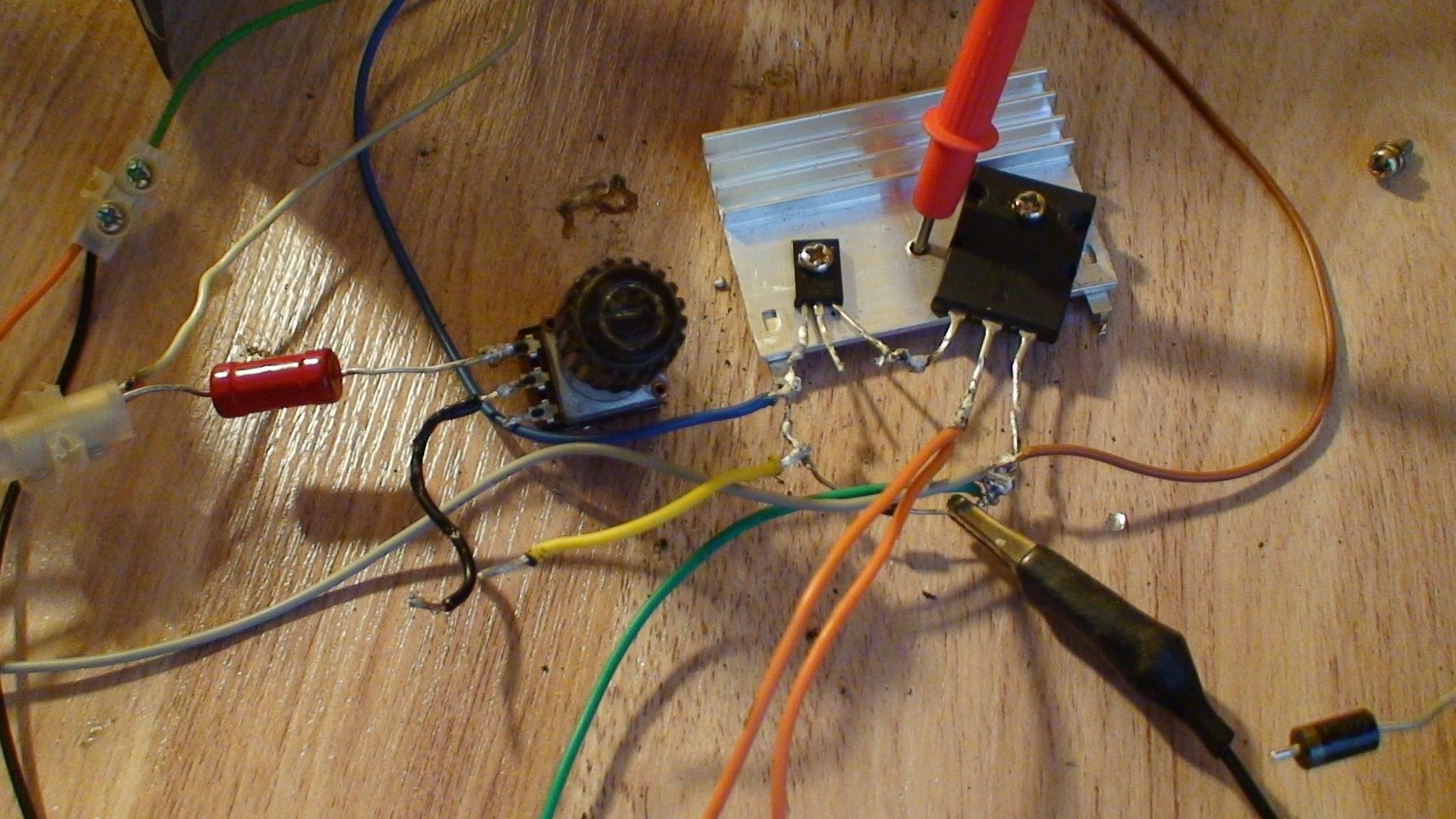

Для ..продолжения банкета публикую схему вентилятора (как есть) вот фото дарлингтона - составного транзистора

[Гость]

Сейчас у меня устройство заряжает 8 амперный аккумулятор - потребление 0,3 ампера, хочу сделать заряжалку с самозапиткой, я ыактически два типа заряжалок нашел - одна работает на частот е 8-10 кгц как Качер, втора на частоте 200 герц как...просто вентилятор обе заряжают, надо проверит что же эффективнее



Заряжалка на вентиляторе заряжает при токе 0,3 ампера и транзисторы ...холодные!!!!

Изменено 5 мая, 2011 пользователем Ganzha

[Гость DrMax]

Вначале я даже восхищен был напором Вадима. Думал - наконец появился человек активно экспериментирующий, даже думал что благодаря тому что он в Германии живет и там типа полегче с оборудованием и средствами.. Но вскоре эйфория прошла и я стал замечать огрехи, далее просто понял что человека охватила нездоровая жажда деятельности.. - это проходящее.. Вадим, скоро вы поймете что практически впустую тратили энергию.. Но с другой стороны человек учится.. что тоже неплохо.. правда на своих ошибках, что не очень хорошо..



Некоторые эксперименты уже заезжены настолько что их повторение - признак плохого тона..

С другой стороны пытаясь понять причины такой неадекватности (а она видна практически невооруженным глазом) - привели к мысли (а здесь Радомир вы могли бы, как человек видящий просмотреть Вадима на предмет энергетичских привязок и шнуров) что к Вадиму кто-то или что-то подключено (на тонком плане) что его подвигает к зачастую бессмысленной активности.. Ох если б она была еще подкреплена долей осознанности, хотя бы результатов..



Как только я это понял, мне стало ясно что и я попался было на эту подключку (тупо оппонентом) но на самом то деле мне это нафик не надо, у меня свои планы и цели, и то, то я экспериментирую на ниве генераторов СЕ, - тоже отчасти подключка на ЧУЖОЙ эгрегор или канал.. Но я стараюсь эту подключку ограничивать, и самостоятельно определять приоритеты.. Мне то по сути совершенно не нужен этот генератор энергии, и даже не нужен ни генератор ТП ни устройства для усиления биополя, это все чужая заинтересованность.. Я знаю что ВСЕ девайсы подобного рода это костыли для тех, кто не в состоянии обучиться контролю над своими телами. И потакая своей лени в этом направлении, я как бы принимаю участие в поиске устройств, которые могли бы сделать работу за меня..



Т.е. все эти лишние телодвижения в реальности происходт от лени! а в случае Вадима, лень не его, а того кто устроил ему веселую жизнь.. И ведет его как марионетку для приближения к СВОЕЙ цели.. Уверен, если Вадим переосмыслит свою деятельность, то прийдет к выводам аналогичным моим..



А видимость моего злорадства.... это только видимость.. Извините

Просто я Дева, у меня методики нету другой как обломить штырек.. и если случится так как я прикинул наперед, дай Бог человеку откроется что иногда и другие могут быть правы, хотя сходу это так и не видится..

[Гость DrMax]

Эйфория ваша Вадим овладела мною в возрасте 9 лет, когда я впервые в жизни по книжке собрал детекторный приемник, и он заработал.. оправдал так сказать папины надежды на не бесполезность покупки наушника и ферритового стержны в магазине радиодеталей.. И носился я с этим приемником как дурень с писаной торбой неделю целую.. Даже в санаторий потом взял с собой и устраивал ночные вещания в палате



Так же и вы.. получив элементарный результат по какому либо опыту радуетесь как дите.. и уже начинаете верить всму писанному на заборе.. не сотвори себе кумира ... Эт я о Бедини и Тесла... долблю всем и на всех форумах уж который год.. Они самые обычные люди, не святые .. просто умели видеть мир глазами открытыми, не спать как это делают все в этом мире..



Проснитесь вы и тоже увидите много чего интересного и нового! и не нужно пытаться увидеть то, чтовидел кто-то когда-то! Вам дано увидеть уже другое... Мир меняется.. и даже то что работало 100 лет назад, не факт что заработает сейчас!

[Гость DrMax]

Ток 0,3 ампера и холодность транзистора НЕ ПОКАЗАТЕЛЬ ЧУДА.

Я мог бы вам показать кучу схем, в которых транзисторы холодные и ток потребляемый схемой куда более вашего!

Да вы и сами купите кит - усилитель мостовой на TDA на 40вт.. так вот при выходной мощности в 80 вт (два канала по 40) при питании 18 вольт , стоит на радиаторе в 200кв.см. и практически еле теплая.. Для сравнения вам понадобится старый добрый усилитель из СССР, типа Амфитон или Одиссей, мощностью 2 по 30 или 2 по 50 вт, транзисторы которых грелись до 60-90 градусов, стоя на радиаторах по 600кв.см каждый!!!



Вы бы лучше замерили хотя бы как это сделал я.. сколько потребляет схема, .. а то вы даже не написали напряжения ..



ПИтающее напряжение, потребляемый ток, сколько выхода (напряжение и ток).. На аккумуляторе эксперимент получается долгоиграющий и точноссть его крайне низка. Потому что для нормальной точности вам надо строить график по току заряда, емкости и напряжению.. И потом высчитывать энергию суммарную..



Поэтому предлагаю провести замеры на эквиваленте акумулятора - на параллельно включенных конденсаторе 4700мкф на 50в и резисторе.. Величину сопротивления нужно выбрать такой, что бы ток через него был равен среднему току заряда полуразряженного аккумулятора. Например если вы заряжаете акум 12 вольт током 100мА, значит его внутреннее сопротивление составляет 12/0,1 = 120ом.. Значит и берите резистор величиной 120 ом, и кондер 4700мкф и вперед на барикады.. Тогда вы изменяя что либо в схеме, например в первичной цепи сможете сразу видеть как это влияет на выходную мощность.. а она хорошо отслеживается обычным тестером в режиме измерения напряжения на этом эквиваленте. если там 10 вольт к примеру то ток будет 10/120= 83 мА, а мщность 83мА*10в=0,83Вт



У меня например получилось потребляемая мощность 1,78Вт, выходная мощность 0,62Вт.. Это схема Бедини, которую вы позиционировали как СЕшную.. Без резистора, просто на конденсаторе она дает напряжение около 240 вольт, но в качестве нагрузки я дал резистор 230 ом.. и напряжение упало сразу до 11 вольт.. Вот такие дела..



Если у вас не получается думать в правильном ключе - тогда давайте ваши пояснения как собрать схему, чтобы она получилась аналогично вашей, и мы сможем провести АДЕКВАТНО замеры.. и не надо обижаться... Ведь кто то учился на электронщика много лет, а кто-то занялся этим только вот недавно

[Гость ALEXSS3000]

По себе сужу- пропадает всякое желание общаться, если втягивают в ситуацию, где нужно доказывать кому-то что-то... Давно уже не заставляют меня оправдываться, а осадок остался, желание высказывать своё мнение о поделках искателей ушло- не могу заставить себя тестировать поделки даже когда просят...



Потому скажу Вам словами кота Леопольда: Ребята, давайте жить дружно



Радомир по поводу тестирования лучше горькая правда чем сладкая ложь, я всегда расцениваю молчание как знак согласия (как в поговорке говорится) и если Вы молчите и не отвечаете значит получается что все работает как положено, Мы же на Вас всегда расчитываем и надеемся. Для многих кто к Вам обращается за помощью эта область является пока не изведанной, поэтому и просим помочь, ведь посты в темах многие читают и если в чем то кто то совершил ошибку другой челоек уже может пойти по другому более правильному пути, тем более что девайсы все хитрые и ошибиться проще простого.

[Гость]

По себе сужу- пропадает всякое желание общаться, если втягивают в ситуацию, где нужно доказывать кому-то что-то... Давно уже не заставляют меня оправдываться, а осадок остался, желание высказывать своё мнение о поделках искателей ушло- не могу заставить себя тестировать поделки даже когда просят...



Потому скажу Вам словами кота Леопольда: Ребята, давайте жить дружно





Радомир по поводу тестирования лучше горькая правда чем сладкая ложь, я всегда расцениваю молчание как знак согласия (как в поговорке говорится) и если Вы молчите и не отвечаете значит получается что все работает как положено, Мы же на Вас всегда расчитываем и надеемся. Для многих кто к Вам обращается за помощью эта область является пока не изведанной, поэтому и просим помочь, ведь посты в темах многие читают и если в чем то кто то совершил ошибку другой челоек уже может пойти по другому более правильному пути, тем более что девайсы все хитрые и ошибиться проще простого.

Насчет дружить - кто ж вам мешает...дружите себе! Есть просто некоторые люди - выглядят как умные а .... как-то с мозгами не дружат и нудят - я не про Вас! Нудят -ничего делать не хотят ..ну или может служба у них такая... у меня например когда сообщил одному человеку над чем работаю - у меня стали свет выключать в квартире, счетчик в подъезде - ждут может когда я свою квартиру повешу на свой генератор или что.... так что...плохие люди есть вокруг нас, может у них служба, может просто...дебилы

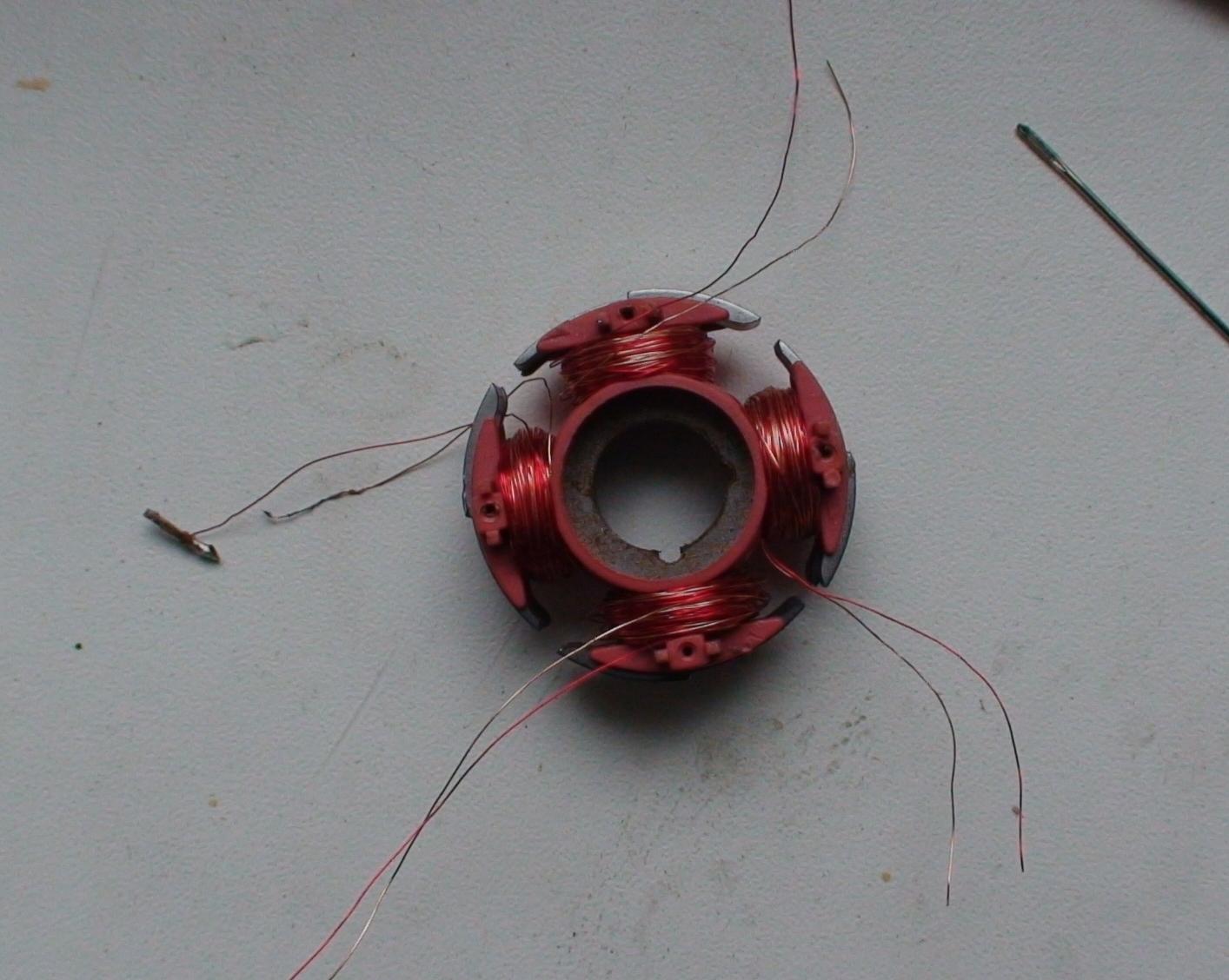

вот фото для дебилов (их много гуляет по интернету) Я Вас не имею ввиду!

[Гость DrMax]

Замечательное фото!



Но у каждой секции по два вывода, хотя и разного цвета.. Это значит что должны быть еще как минимум два вывода у каждой секции, но их не видно.. К тому же я вижу что обмотка выполненная более светлым проводником намотана кривее и поверх обмотки красным проводом.. Из этого смею подозревать что имеет место мистификация..



Ну может кто-то иначе видит, скажите.. мож я слепой.. Но явно видно что обмотка красная , а поверх намотано полтора десятка витков светлым проводом. Но если мотано на заводе в два провода, то это было бы тоже видно :-)



Ладно Ганжа.. дебилов и правда достаточно. Не будем показывать пальцами

Я вижу у вас сердечник даже немного другой. С такими сердечниками, честно - никогда не видел вентиляторов, хоть и разобрал под сотню наверное.. Возможно вы живете в лучшем мире, где живут компьютеры IBM, HP, NEC и т.д. в нашей деревне так не живут у нас уже 15 лет только китаезное барахло продается в каждой лавке, а блок питания от РС можно купить не дороже 10у.е. Читал я в книжках умных, что в Эвропе за БП просят 80 эвро ... Это правда ? просветите нас убогих...

Изменено 5 мая, 2011 пользователем DrMax

[mikar]

...по поводу тестирования лучше горькая правда чем сладкая ложь



На момент написания этого сообщения в рунете НЕТ подтвержденного достоверными приборными замерами факта получения СЕ хотя бы одним автором сообщения или видеоролика.
