Радомир Опубликовано 14 июля, 2010 Автор Жалоба Опубликовано 14 июля, 2010 Дополню свой пост о паучке новым видео. Возникал естественный вопрос: а не вызвано ли вращение паучка тем, что в устройстве имеется намагниченная иголка?Я для начала проделал опыт с компасом- поставил компас рядос с паучком, дал успокоиться стрелке, а потом повернул паучка на угол сначала около 30-40 градусов, потом ещё больше. Никакой реакции стрелки компаса. Тогда я оставил от паучка только иголку на леске и стал понемногу подносить тот же магнит, что и в предыдущем видео. Причём даже банку убрал, чтобы не мешала смотреть. Компас на мои манипуляции с магнитом реагировал, а иголка осталась без движения. Что же приводит паучка во вращательное движение? Видео эксперимента можно скачать здесь: http://narod.ru/disk/22742830000/14072010158.zip.html Цитата
Palvitkab Опубликовано 15 июля, 2010 Жалоба Опубликовано 15 июля, 2010 Если облупить всю шелуху, то получается что их прибор есть всего лишь высокочуствительный селективный вольтметр с высоким входным сопротивлением (измеритель напряженности электрического переменного поля) работающий в полосе частот до 15кГц! Предположительно построен на принципе прямого преобразования. Или синхронного детектирования.. Соотвественно намного более продвинутым прибором, аналогичного назначения может быть самый обыкновенный спектроанализатор с полосой частот от 1 герца до 100кгц или выше, с малыми фазовыми шумами, и дополнительным входным усилителем-ограничителем, для согласования с входной антенной. Короче вооружаемся справочниками по радиоприемной технике и выбираем что можно изготовить просто и дешево, и при этом получить высокую чуствительность. Предполагаю что интересно будет исследовать диапазон до десятков герц.. Похоже что смеситель для такого приемника можно построить на сдвоеных полевиках.. например двойной балансный смеситель на двухзатворных полевиках.. Уважаемый DrMax, самое простое и дешевое решение - это звуковая карта и программа "Спектроанализатор". Единственный минус - диапазон частот звуковой платы. Для частот до 10 Гц можно сделать самодельный программный спектроанализатор, основанный на вычислении среднего значения.Для сигналов до 200кГц подойдет USB осциллограф ВМ8020 (МастерКит).http://chip-dip.ru/product0/9000065080.aspx Цитата

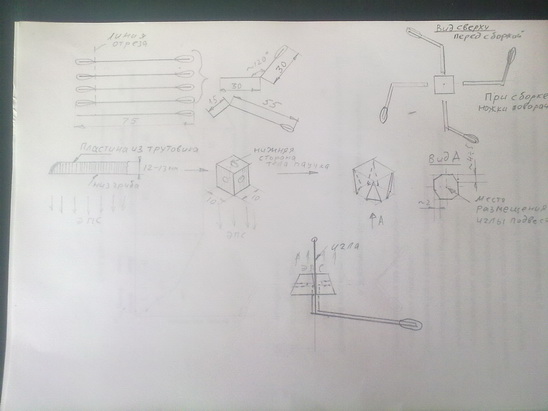

Радомир Опубликовано 15 июля, 2010 Автор Жалоба Опубликовано 15 июля, 2010 Опять о паучке. Тем, кто захочет повторить это нехитрое устройство, нарисовал пояснительные рисунки с размерами. Щёлкнул на фото, выкладываю... Цитата
Гость DrMax Опубликовано 15 июля, 2010 Жалоба Опубликовано 15 июля, 2010 Это конечно замечательно.. Но купить осцилограф не получится, так же как и спектроанализатор. да и задача в том чтобы прибор был переносным или карманным Цитата
Palvitkab Опубликовано 16 июля, 2010 Жалоба Опубликовано 16 июля, 2010 Это конечно замечательно.. Но купить осцилограф не получится, так же как и спектроанализатор. да и задача в том чтобы прибор был переносным или карманнымВы слишком усложняете себе задачу. Ставите одновременно 2 условия - чтобы прибор работал и чтобы он был карманным. Надо хотя бы на первых порах добиться работоспособности. К тому же тот осциллограф стоит 2700 р, ноутбук с 7 дюймовым экраном - около 5 тыс. руб (Asus Eee PC 2G SURF). Цитата
Palvitkab Опубликовано 16 июля, 2010 Жалоба Опубликовано 16 июля, 2010 Опять о паучке. Тем, кто захочет повторить это нехитрое устройство, нарисовал пояснительные рисунки с размерами. Щёлкнул на фото, выкладываю... Уважаемый Радомир, нельзя ли уточнить какой именно нужен трутовик, их несколько видов. ЭПС излучается оттуда, откуда эмиттируются споры, то есть снизу, может это как-то помогает в наилучшем рассеивании спор, антигравитационный эффект не дает спорам сразу упасть на землю?А каким образом направлены силовые линии магнитного поля иголки? Цитата
Радомир Опубликовано 16 июля, 2010 Автор Жалоба Опубликовано 16 июля, 2010 Уважаемый Радомир, нельзя ли уточнить какой именно нужен трутовик, их несколько видов. ЭПС излучается оттуда, откуда эмиттируются споры, то есть снизу, может это как-то помогает в наилучшем рассеивании спор, антигравитационный эффект не дает спорам сразу упасть на землю? А каким образом направлены силовые линии магнитного поля иголки? Трутовик пригоден любой- нам ведь сейчас не лечиться им. А излучают все разновидности трутовика... Если вырезаем слой из трутовика, то излучение идёт с двух торцов. Только с того торца, который был направлен в сторону земли, излучение сильнее... Силовые линии иголки не смотрел- попробую сегодня опилки металлические посыпать на бумажку- посмотрю. Про опыты с компасом я уже писал... Цитата
Радомир Опубликовано 16 июля, 2010 Автор Жалоба Опубликовано 16 июля, 2010 Уважаемый Palvitkab! Если Вы можете проводить диагностику векторным тестированием, то когда будете делать паучка, обратите внимание на закрутку у гриба тела паука: должен маятник крутиться по часовой. И когда лапы приделаете, от лап тоже закрутка по часовой. И когда иглу воткнёте- закрутка та же должна остаться. А если перевернуть пятой лапой вверх, то должен пойти вектор вдоль пятой лапы.Конструкция имеет сходство с немагнитными компасами- там тоже излучение есть и вверху, и в сторону... Уважаемый КЫТ поделился со со мной ссылкой на статью о немагнитных копмасах- думаю, что эта статья заинтересует и наших искателей: http://tayni.nm.ru/Stat/nem_compas.htm Только вихри не так.У паучка кроме вихря над иголкой есть по вихрю по бокам между лапками- один в одну сторону, другой в другую. А между другими лапками- вектор. Направьте лапку пятую то в область вихря, то в область вектора и посмотрите как лучше... Цитата
Радомир Опубликовано 16 июля, 2010 Автор Жалоба Опубликовано 16 июля, 2010 А каким образом направлены силовые линии магнитного поля иголки? Проделал этот опыт. пробовал по разному иглу поворачивать: давал направление восток-запад, восток-запад при повороте иголки на 90 градусов, север-юг. Распределение силовых линий остаётся одинаковым- поэтому выкладываю только одно фото для иллюстрации. Надеюсь, что место , где лежит иголка , заметите... Судя по поведению стрелки компаса- на остром конце иголки- плюс или юг, на тупом- минус или север... Цитата
Радомир Опубликовано 17 июля, 2010 Автор Жалоба Опубликовано 17 июля, 2010 Сделал другого паучка- направление закрутки потока в грибе сделал противоположным. Иголку взял не намагниченную. Паучок и такой конструкции начинает поворачиваться при приближении магнита. То есть не намагниченность иголки как таковая играет ключевую роль в реакции паучка на магнит. Обратил внимание, что на магнит реагируют и сферы Шевченко- и выпуклая, и вогнутая. Реакция устройств во многом определяется вниманием экспериментатора- у меня получалось вызывать выборочную реакцию рядом расположенных паучка, выпуклой и вогнутой сфер Шевченко на магнит. При переносе внимания с одного устройства на другое оставшиеся без моего внимания устройства останавливались... Специальной установки на вращение или поворот изделия я не делал.Здесь ещё предстоит провести серию опытов... Цитата
Радомир Опубликовано 17 июля, 2010 Автор Жалоба Опубликовано 17 июля, 2010 Проделал опыт с восьмигранным брикетиком от bmat (выполненным по принтеро-бумажной технологии), приклеенном на таких же размеров восьмигранное зеркало. Здесь нет магнитов, предполагать то, что закрутка может быть вызвана взаимодействием намагниченной иголки и тестируемого магнита не приходится. Тем не менее паучок реагирует и на брикетик. Видео опыта можно скачать по ссылке: http://narod.ru/disk/22846236000/17072010164.mp4.html . Цитата

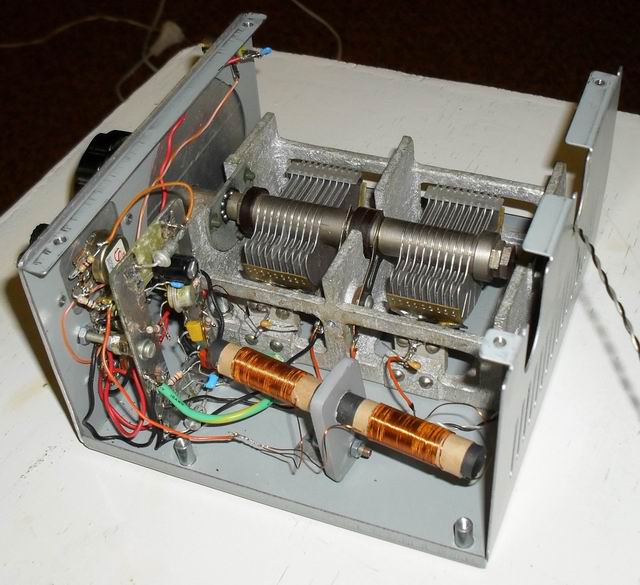

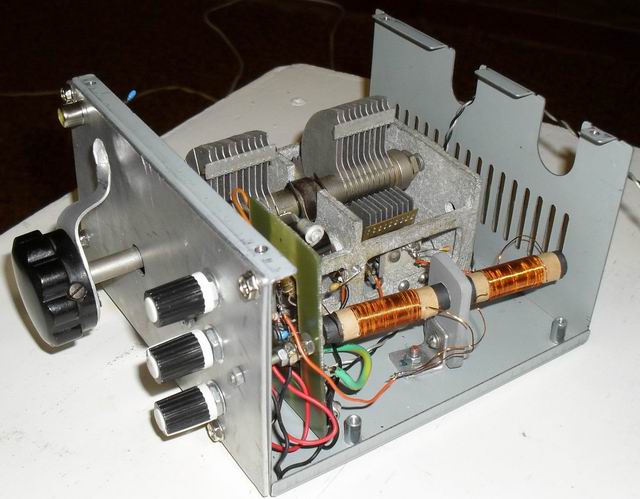

Palvitkab Опубликовано 18 июля, 2010 Жалоба Опубликовано 18 июля, 2010 Собрал транскоммуникационный приемник Стемпковского (Долина). Пробовал с антенной и без. В помещении с антенной сильные помехи 50 Гц. Остановился пока на варианте «без антенны». При таком варианте на звуковых частотах 1 и 2 кГц при полностью выкрученном конденсаторе переменной емкости наблюдаются интересные флуктуации, слегка похожие на речь.Вся беда была в том, что стабилитрон Д808ВП равно как и Д809ВП не работают как генератор шума, я подавал на них напряжение от +5 до +24В, и все бестолку. Хочу поставить более современный, с голубой каемочкой, КС192, при испытаниях он выдал хорошие шумы, причем последовательно R8 буду ставить переменный резистор на 100кОм, чтобы экспериментировать с разными шумами. Потенциометр P1 буду ставить последовательно с меньшим номиналом, так как настройка рабочей точки очень острая.Слушаю компом через самодельную прогу-фильтр._______________________________DOLINA.zip Цитата

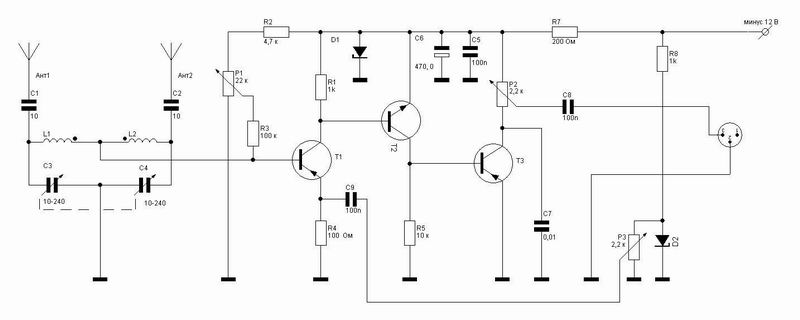

Palvitkab Опубликовано 18 июля, 2010 Жалоба Опубликовано 18 июля, 2010 keep4u.ru что то не работает, придется выложить все в разных постах.Схема Цитата
mikar Опубликовано 18 июля, 2010 Жалоба Опубликовано 18 июля, 2010 Собрал транскоммуникационный приемник Стемпковского (Долина). Пробовал с антенной и без. В помещении с антенной сильные помехи 50 Гц. Остановился пока на варианте «без антенны». При таком варианте на звуковых частотах 1 и 2 кГц при полностью выкрученном конденсаторе переменной емкости наблюдаются интересные флуктуации, слегка похожие на речь.Вся беда была в том, что стабилитрон Д808ВП равно как и Д809ВП не работают как генератор шума, я подавал на них напряжение от +5 до +24В, и все бестолку. Хочу поставить более современный, с голубой каемочкой, КС192, при испытаниях он выдал хорошие шумы, причем последовательно R8 буду ставить переменный резистор на 100кОм, чтобы экспериментировать с разными шумами. Потенциометр P1 буду ставить последовательно с меньшим номиналом, так как настройка рабочей точки очень острая.Слушаю компом через самодельную прогу-фильтр.Palvitkab, запитайте смещение на базу первого транзистора от отдельной батарейки полуторавольтовой. У Вас ведь на его базу с неизбежностью идет часть шумов со стабилитрона D1. Конденсаторы офильтруют не все, и величина этих остаточных шумов зависит и от типа конденсаторов, и от монтажа элементов на печатнгой плате приемника. Цитата
Palvitkab Опубликовано 19 июля, 2010 Жалоба Опубликовано 19 июля, 2010 Palvitkab, запитайте смещение на базу первого транзистора от отдельной батарейки полуторавольтовой. У Вас ведь на его базу с неизбежностью идет часть шумов со стабилитрона D1. Конденсаторы офильтруют не все, и величина этих остаточных шумов зависит и от типа конденсаторов, и от монтажа элементов на печатнгой плате приемника.Спасибо, попробую, но наверно от кроны, так ближе к первоначальному напряжению. А второй кроной наверно придется запитывать остальную схему, и выходить на улицу, так как идет сильная помеха 50 Гц, после того как подключаю антенну, даже если антенна выходит за пределы контура и висит за окном. В качестве антенны использую комнатные телескопические "рога"....На фото внешнего вида я предварительно снял верхний кожух, а так весь прибор заэкранирован. Цитата
Гость DrMax Опубликовано 20 июля, 2010 Жалоба Опубликовано 20 июля, 2010 Какая-то байдень непонятная...Входные цепи сделны неправильно.. Эти две катушки должны быть идеально симметричны, обычно полную симметрию получают намоткой в два провода, потому расключка концов.. также в одну из половинок нужно поставить балансировочный кондер. экранировка актушек тоже должна быть выполнена с условием ненарушения симметричности поля, как принимаемого, так и отражаемого внутри экарана.. Схему можно и нужно запитывать от малошумящих стабилизаторов напряжения.. Смещение, если решили делать транзисторную схему, от прецизионного источника тока.. КОнденсаторы блокировочные слюдяные или лучше военные КМ-ки зеленые. а лучше использовать микросхему, какой-нить высокоточный малошумящий ОУ. Я бы сделал подавитель синфазной помехи.. и ловил бы только разносный сигнал.. антенки под углом 90 градусов поставил бы.. А так , если правильно перерисовать схему получается просто две Г-образные LC цепи сведенные к одному входу.. Г-согласование к тому же настраиваемое.. с малой связью с антенной. Г-цепи применяют для согласования высокого волнового сопротивления с низким.. в данном случае транзисторный каскад имеет очень небольшое входное сопротивление.. Свойств преселектора данная цепь не проявляет..почти.. обладает нелинейной ФЧХ.. в общем туфта.. Цитата
Palvitkab Опубликовано 20 июля, 2010 Жалоба Опубликовано 20 июля, 2010 А мне входной контур видится так (рисунок). То есть приемник ловит те поля, в которых "земля" не является вторым полюсом, как в обычных приемниках (антенна-заземление). Скорее всего, сигнал, пойманный "обычным" способом, из-за неидеальности (несимметричности) изготовления, должен быть сведен на минимум. Вы правы, надо подстраивать катушки, чтобы "обычный" сигнал взаимокомпенсировался, но достигать этого можно, двигая одну из катушек вдоль сердечника.Чтобы понять смысл схемотехники контура, думаю, надо почитать Томаса Генри Морей "Море энергии", ссылка на которую есть во вложении. И тогда уже говорить, туфта это или не туфта.Кстати, у Артура Маа "рога жука" построены тоже на принципе взаимокомпенсировании витков. Цитата
Palvitkab Опубликовано 20 июля, 2010 Жалоба Опубликовано 20 июля, 2010 Хочу добавить, что данный приемник легко переоборудовать в генератор, используя идентичный принцип построения контура, который можно использовать в самых различных по масштабам и знаку целях. И кто знает, может некоторые уже давно используют... Цитата
Радомир Опубликовано 27 июля, 2010 Автор Жалоба Опубликовано 27 июля, 2010 Продолжаю обсуждение моих "паучков" Не даёт покоя сильная реакция на магнит и ментальную подстройку на паучков и объёмные резонаторы- сферы шевченко и звёздный тетраэдр. Читая книгу Девида Уилкока "Наука единства, увидел информацию, перекликающуюся с моими опытами- вращение металлической спицы на нитке при прикосновению к корпусу, цитирую: "Результаты Аллы Виноградовой заставили Адаменко поверить в существование индивидуумов, обладающих способностью по желанию создавать на поверхности тела ЭС поле и по требованию его проецировать.[Примечание: В этом месте документа авторы отводят несколько страниц описанию чехословацкого исследования ПК, которое можно проводить с большинством людей, а не с отдельными одаренными индивидуумами. Его суть в следующем: легкий объект подвешивается на нитке, прикрепленной к его середине, и свободно вращается внутри запечатанного стеклянного контейнера. Простым касанием внешней части контейнера люди способны заставить его вращаться. Первый пример такого вращающегося за стеклом объекта – спица.]На рисунке 8 показан один из приборов Павлиты для демонстрации ПК. Обычный способ зарядки прибора психической энергией – сначала коснуться рукой верха головы, затем прикоснуться к прибору. Тогда накопленная энергия заставляет спицу вращаться. Павлита утверждает, что при уместной подготовке некоторые люди могут научиться заставлять спицу вращаться только посредством визуальной концентрации…" Цитата

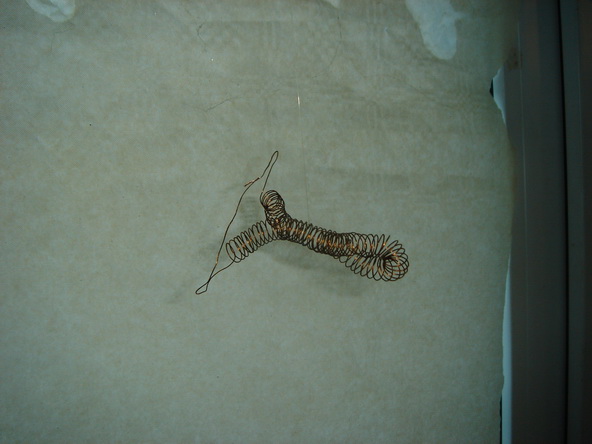

Радомир Опубликовано 14 августа, 2010 Автор Жалоба Опубликовано 14 августа, 2010 Дублирую свой пост, выложенный в устройствах для оздоровления сюда, поскольку тема поста- продолжение моих исканий с паучком- теперь это новое устройство, задуманное по другим принципам. Устройство я назвал "ГОЛОВАСТИК".Устройство назрело на базе другого устройства- кракозябры, описанного здесь: http://www.nerealnost.ru/index.php?act=ST&...st=0#entry14652 И опять перепев темы КРАКОЗЯБРЫ. Я уже писал о том, что первой пришла мысль попробовать подобную конструкцию применить в датчике для обнаружения тонкоматериальных излучений. Не утерпел, попробовал проверить - верно ли я подумал? Сгородил из проволоки не долго думая ГОЛОВАСТИКА, подвесил его на леске. Первое впечатление: если засунуть в банку- висит при обычных воздействиях без особой реакции. Но если банку убрать- картина меняется. Головастик начинает активно реагировать и на поднесение магнита, и на направленный на него кристалл- небольшую друзу горного хрусталя, и на генератор Мишина, и на мой аналог этого генератора , изготовленный из рассеивателя от лампы дневного света... Так что направление выбрано верно, есть смысл продолжать работать в этом направлении... Цитата
Гость us8isg Опубликовано 18 августа, 2010 Жалоба Опубликовано 18 августа, 2010 От Наумкина А.П.Автор: А.Н. Дата: 11-19-04 21:32 ...Ты спрашиваешь меня о технической регистрации геопатогенных зон. Могу предложить очень простой и лёгкий в изполнении способ регистрации геопатогенных зон, и он же пригоден для определения у больного локализации места заболевания. Одно связано с другим. Вот этот способ. Нужно взять трансформаторный обмоточный медный провод (эмалированный) диаметром ориентировочно от 0,18 мм до 0,30 мм. Нужно отмерить этот провод семь раз на полный размах обеих рук. Пусть будет такая длина. Семь проводков такой длины нужно свить вместе, чтобы получился тросик. Свивка должна быть ровной и безукоризненной, и достаточно тугой. Но прежде свивания нужно на одном конце отмера отрезать петли загибов, чтобы концы проводков стали свободными. Теперь нужно свить тросик, закручивая его обязательно вправо. После этого нужно отрезать петли загибов с другого конца. Теперь один конец тросика нужно очистить от эмали (у всех семи проводков), довить и облудить. Для регистрационного устройства нужно изготовить два таких тросика. У каждого тросика только с одного конца все семь проводков должны быть спаяны вместе, а с другого конца они не должны быть спаяны. Теперь два тросика, приготовленных так, нужно сложить вместе, но так, чтобы пропаянный конец одного тросика был сложен с непропаянным концом второго тросика. Нужно сложить их так параллельно. Теперь эту пару тросиков нужно смотать в кольцо диаметром ориентировочно 7 см. Это нужно делать так: раздвинув пальцы левой ладони, нужно намотать на неё эту пару тросиков. Когда останется конец сантиметров 30, нужно нужно обмотать им получившееся кольцо, продевая его через кольцо и обматывая им намотку кольца. Но накручивать на ладонь нужно вправо, и обматывать намотку её концом также нужно вправо. Когда намотка завершена, нужно разправить её по окружности, чтобы получился тор. Теперь всё тело тора нужно закрепить ниткой и обмазать клеем. Теперь облужённые концы тора нужно подключить к мультиметру. Вот и всё – регистрационный аппарат готов. Теперь включи мультиметр на регистрацию напряжения тока и ты увидишь – напряжение есть. Но не во всех местах оно будет одинаково. Походи по квартире или по пересечённой местности где-нибудь в лесу, и ты увидишь – напряжение меняется закономерно. Строго в определённых местах оно будет значительно выше. Эти места и есть геопатогенные зоны. В таких местах обычно бывает неуютно и, даже, болезненно и плохо. Цитата
Радомир Опубликовано 20 августа, 2010 Автор Жалоба Опубликовано 20 августа, 2010 Дублирую свой пост из темы о шнурах Мировинга- он здесь будет более уместен... ЦитатаНу что ж, не получилось, буду искать. А не проще вырезать из оргстекла? Цитатаследующий этап- детектор поля. Вы говорите о датчике для обнаружения геопатогенных зон? Я намотал сначала тонким проводом по описанию- может 0.15 на глаз - а может и 0,18. Нитками не обматывал и клеем не мазал. Попробовал- напряжения нет. Намотал такой же толстой проволокой- может 0,4мм - тоже без намотки ниток и намазки клеем- ничего. Загорюнился сначала- первое изделие из наумкинских, которые я делал, не заработало с самого начала. Потом посидел, намотал ниток немного, клеем ПВА намазал- появилось небольшое напряжение- всего несколько милливольт. Ага, думаю. Похоже нитки статику собирают и заряжают объёмный конденсатор. Решил обмотать шерстяной ниткой, пропитанной спиртоканифолью. Обмотал. Напряжение пропало- ноль. Буду думать... Цитата
