Xenia Опубликовано 21 апреля, 2015 Жалоба Опубликовано 21 апреля, 2015 (изменено) проблема только с ps25251, хотя иные ps2525x я не смотрел.PS25451 и PS25454 я только что получил - но судя по всему с ними все хорошо. А я на PS25451 сразу глаз положила, оттого и именно его картинку и даташит цитировала. Очень рада, что у меня не ps25251, которая возбуждается . Но перепугалась, когда вы про возбуждение написали, т.к. подумала, что речь идет о сенсоре моего типа. даташит к сожалению писан маркетологами , возможно для ps25251 есть какие то требования к конструкции ,ибо он позиционируется как контактный в отличии от PS25451 и PS25454. На вид все даташиты друг с друга срисованные, даже разницу находить затруднительно. Но о каких "требованиях к конструкции" вы говорите? Разве этот датчик можно как-то иначе присоединить? Ведь у него всего один аналоговый выход. Хотелось бы знать (по даташиту так и не поняла), какой величине достигает амплитуда на его выходе. Т.е. нужен ли еще дополнительный каскад усиления или можно прямо на вход АЦП подавать? Изменено 21 апреля, 2015 пользователем Xenia Цитата
NN-KbIT Опубликовано 23 апреля, 2015 Жалоба Опубликовано 23 апреля, 2015 Хотелось бы знать (по даташиту так и не поняла), какой величине достигает амплитуда на его выходе. Т.е. нужен ли еще дополнительный каскад усиления или можно прямо на вход АЦП подавать? PS25454 ПРи питании +/- 4,5в размах выходного сигнала так же от +.- 4,5 . Если к датчику подносить наэлектризованый кусок пластика, то потенциал на выходе строго пропорционален растоянию . Цитата
Andy1744 Опубликовано 23 апреля, 2015 Жалоба Опубликовано 23 апреля, 2015 в общем , какая то лютая хрень у меня с этими чипами. все три типа имеющися у меня периодически возбуждаются , меньше всех склонна это делать PS25454 , а хуже всего дела с PS25251. PS25454 вообще отличается по характеру отклика от остальных. Советую в экпериментах соблюдать осторожность ,я уже уморил два экземпляра , один не знаю как - сам помер ,у второго отвалилась контакная площадка (на соплях она там приклеена). Сережа , давай там уже включай по нормальному , расскажешь как нужно делать. Цитата
Xenia Опубликовано 23 апреля, 2015 Жалоба Опубликовано 23 апреля, 2015 в общем , какая то лютая хрень у меня с этими чипами. все три типа имеющися у меня периодически возбуждаются , меньше всех склонна это делать PS25454 , а хуже всего дела с PS25251. PS25454 вообще отличается по характеру отклика от остальных. У меня есть подозрение, что возбуждение происходит из-за недостаточного напряжения питания. По даташиту рабочий интервал от ±2.4V до ±5.5V, а потому ±2.5V должно годиться, но это все-таки слишком близко к нижнему пределу. Может быть, оттого оно и возбуждается. Полагаю, что у NN-KbIT эффект возбуждения вообще не будет проявляться, т.к. он питает свой сенсор от ±4.5V. Цитата
Andy1744 Опубликовано 23 апреля, 2015 Жалоба Опубликовано 23 апреля, 2015 я сейчас тестирую от лабораторного блока питания и батареек. при +-5 V ситуация действительно лучше , но чисто статистически. Цитата
NN-KbIT Опубликовано 24 апреля, 2015 Жалоба Опубликовано 24 апреля, 2015 Сережа , давай там уже включай по нормальному , расскажешь как нужно делать. Говори чего куда накапать - сделаем Для моих целей такая чуствительность как у одиночного датчика мала, а пару пока включить нет пока 118 х ждемс.Если хочешь чего нибудь на одиночной проверю, у меня 8шт, запалю - не страшно. Цитата
Andy1744 Опубликовано 24 апреля, 2015 Жалоба Опубликовано 24 апреля, 2015 Говори чего куда накапать - сделаем потестируй побольше , у меня ощушение ,что ты получил чипы , включил , убедился что все хорошо и больше не трогал. Возбуд который я вижу он не постоянный , то есть то нет - от чего зависит не понятно .Еще попробуй от сетевого источника пиатния включить. Батарейку как включал , разом +- питания подавал или нет? К сожалению , то что я испортил это обе 454 что у меня были , при этом она самое лучшее впечатление произвела. Цитата
NN-KbIT Опубликовано 24 апреля, 2015 Жалоба Опубликовано 24 апреля, 2015 (изменено) Угадал, так и есть.Попробовал и положил. Ладно, потерзаю в разных вариантах. Изменено 24 апреля, 2015 пользователем NN-KbIT Цитата
Anker Опубликовано 24 апреля, 2015 Жалоба Опубликовано 24 апреля, 2015 Привет ловцам эфирных ветров. Пара фантазий от постороннего. Про заморочки с ортогональными трубочками - конденсаторами, бред всё это, полезный сигнал убийственно мал на фоне помех от влажности, температуры, и т. д. Чтобы попытаться таким методом ну хоть как-то зарегистрировать этот самый ветер, очень желательно организовать сквозняк. Если принять Вейниковскую идею о том, что эфирный поток любит распространяться вдоль поверхности металл - воздух, я бы сделал нечто вроде большой (этак, с полметра) металлической воронки- конуса с отверстием у вершины. Вот туда бы и установил конденсаторный датчик. Представьте, что эфирный ветер - это обычный ветер. Пусть он продувает один из конденсаторов, второй ортогональный будет компенсационным. А теперь медленно будем вращать эту "антенну". Если эфирный поток и впрямь существует, то девайс обнаружит анизотропию пространства и в каком-то направлении будет наблюдаться максимум сигнала. С другой стороны, корифей эфирной теории Ацюковский предложил простой и красивый метод регистрации искривления лазерного луча "сдуваемого" эфирным ветром. Такому датчику не страшны ни влажность, ни электрические поля - он заточен реагировать именно на эфирный ветер. Одно неудобство - чтобы что-то регистрировать. длина луча должна быть не менее 3 м. Но с помощью зеркал можно уменьшить размеры прибора до приемлимых размеров... Прототип мобильного прибора размером с чемоданчик кстати, уже изготовлен, и говорят, работает. Цитата
Andy1744 Опубликовано 25 апреля, 2015 Жалоба Опубликовано 25 апреля, 2015 (изменено) Привет! Да , проблематика конденсаторного датчика на трубках изложена верно , но без цифр звучит уж больно фатально. А если этим заниматься появляются и цифры ,и требования , и варианты решения . К примеру , проблема влажности и температуры , хорошо нивелируется через построение геометрически идентичной дифференциальной пары , тут есть проблема ,но она уже носит технологический характер – в домашних условиях , на доступных материалах мука. У меня , на сегодня , лучший экземпляр имеет балансировку 6*10-3 pF , это уже позволяет работать в диапазоне изменения температур +- 1.5 градуса , и важности до 10% , но к сожалению, даже такой результат я воспроизвести не могу. Недавно предпринял попытку изготовления того, что мне нужно на производстве – просят более 100000 рублей за два опытных экземпляра , при этом я понимаю что с первого раза они меня ,скорей всего , не устроят . Год назад , я мог себе позволить , потратить пол лимона на эти вещи ,а сейчас уже нет. Но появляются и другие варианты , к примеру , не было у меня стержня нужного диаметра , и я вместо него спаял семь медных проводников – получил образец с совсем другими свойствами. Это вообще может быть отдельной темой , в век одному не переделать. А так , вот конуса на «продувку»: Вот анизотропия при вращении установки: Ну и до кучи перспективный «электрод»: Изменено 25 апреля, 2015 пользователем Andy1744 Цитата
Anker Опубликовано 25 апреля, 2015 Жалоба Опубликовано 25 апреля, 2015 Занятно. А в чём смысл ящика, покрытого сверху фольгой? Если допустить, что "ветер" дует с какого-то одного направления, то при максимуме сигнала в одном датчике, на втором будет практически ноль, т.е. прибор вполне будет работать и с одним конусом - рефлектором без потери чувствительности... Цитата
Andy1744 Опубликовано 25 апреля, 2015 Жалоба Опубликовано 25 апреля, 2015 с одним конусом (датчиком) вы вообще ничего не увидите , по упомянутым вами в первом сообщении причинам . полезный сигнал разность , при этом весь успех мероприятия в том чтобы сделать их (конуса/трубки) одинаковыми , и не только трубки , но и электрические соединения одинаковой длины и прокладываются симметрично. коробка просто вариант конструктива , фольга - крышка верхняя потерялась. Цитата
Anker Опубликовано 25 апреля, 2015 Жалоба Опубликовано 25 апреля, 2015 Конечно, должно быть 2 максимально идентичных датчика, коль уж дифференциальная схема. Насчёт трубок, соединений согласен, а вот конусов - никак нет. Наличие (отсутствие) конуса никак не влияет на сопротивление утечки изоляторов и на ёмкость датчика. Цитата
Andy1744 Опубликовано 25 апреля, 2015 Жалоба Опубликовано 25 апреля, 2015 понял о чем вы - второй конус убрать , трубку для балансировки оставить. на уровне рассуждений , да согласен , а в реалии конус ощутимо влияет , как исполнить чтобы не влиял ,я не знаю , проще поставить второй конус и все это юстировать и трубки и конуса . Цитата
Andy1744 Опубликовано 25 апреля, 2015 Жалоба Опубликовано 25 апреля, 2015 у меня есть вопрос к вам. я сейчас использую для измерения емкости микросхемы ad774x , мне нужно кое что проверить и для этого необходим иной способ измерения емкости . как бы вы решали задачу не имея упомянутого преобразователя? Цитата
Anker Опубликовано 26 апреля, 2015 Жалоба Опубликовано 26 апреля, 2015 Привет, Энди. Давай на ты, тем более, что мы вроде как давно знакомы. Как человек с аналоговым подходом, я бы взял обычный симметричный мультивибратор, собранный на транзисторной сборке (какая-нибудь НТ-шка) и в качестве частотозадающих конденсаторов использовал бы два твоих датчика. Так как схема красиво- зеркальна и дифференциальна, то при точной балансировке на выходах мультика будет меандр. Выходы через пару резисторов подаём на фильтрующий конденсатор, а с него подаём сигнал на инструментальный усилитель. Теперь изменение ёмкости будет вызывать разбаланс скважности. Дальше - на АЦП и на регистратор. Всё. Механический аналог - рычажные весы. Какие плюсы данного решения - ты не связан условиями какой-то там AD-шки и можешь применять конденсаторы любой ёмкости. Так как транзисторы мультивибратора работают в ключевом режиме, то и температура уже не так сильно влияет. (важно конечно, использовать строго идентичную пару транзисторов на общей подложке). Если применить полевики, то можно использовать датчики с малой ёмкостью. Точность такого варианта будет определяться только качеством применяемых деталей и монтажа. Я бы сразу термостатировал узел мультивибратор - усилитель, благо его объём весьма небольшой. Резисторы нужны с минимальным ТКС. В общих чертах. примерно так. Цитата

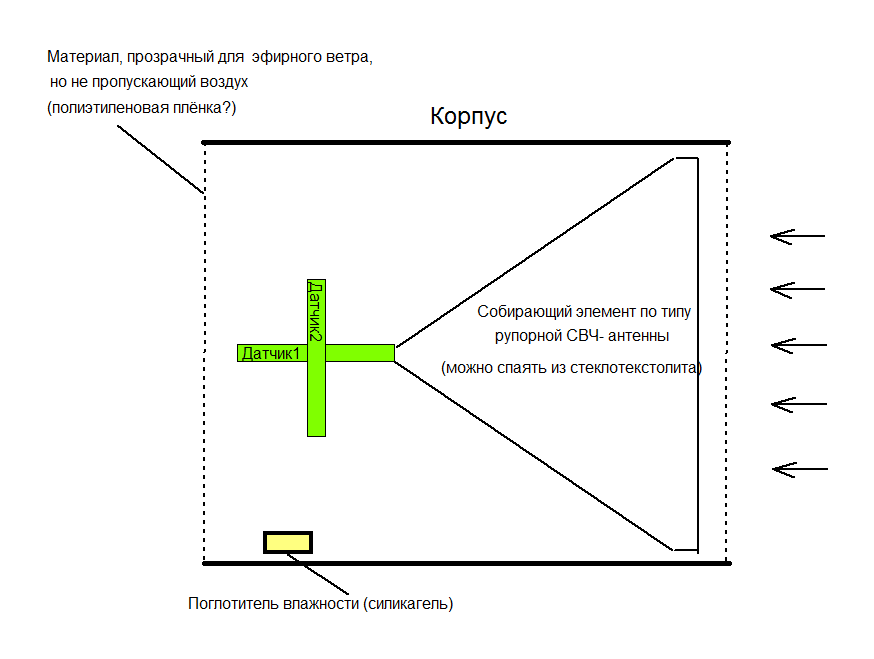

Anker Опубликовано 26 апреля, 2015 Жалоба Опубликовано 26 апреля, 2015 Примерный эскиз конструктива Цитата
Xenia Опубликовано 27 апреля, 2015 Жалоба Опубликовано 27 апреля, 2015 Как человек с аналоговым подходом, я бы взял обычный симметричный мультивибратор, собранный на транзисторной сборке (какая-нибудь НТ-шка) и в качестве частотозадающих конденсаторов использовал бы два твоих датчика. Так как схема красиво- зеркальна и дифференциальна, то при точной балансировке на выходах мультика будет меандр. Выходы через пару резисторов подаём на фильтрующий конденсатор, а с него подаём сигнал на инструментальный усилитель. Теперь изменение ёмкости будет вызывать разбаланс скважности. Дальше - на АЦП и на регистратор. Всё. Схема, конечно, красивая. Но стабильно работать она не будет. Ведь даже, если мы соберем мультивибратор не на датчиках Andy, а на обычных постоянных конденсаторах, то получим стандартный RC-генератор, стабильность которого оставляет желать лучшего. Ведь не спроста же микроконтроллеры тактируют от кварца, а не от встроенного RC-генератора, когда требуется использовать канал UART/RS232 связи с компьютером. И все только потому, что RC-генератор имеет недостаточно хорошую стабильность частоты (порой до 3-5% ее ухода) в процессе работы. Надо думать, что и погрешность в скважности приблизительно того же порядка. Но пусть даже это не 3%, а 1% - все равно это точность 7 бит. Тогда как AD7745 эта точность порядка 20 бит. Т.е. разница в точности измерений между ними настолько велика, что не нуждается в комментариях. Цитата
Andy1744 Опубликовано 27 апреля, 2015 Жалоба Опубликовано 27 апреля, 2015 RC-генератор имеет недостаточно хорошую стабильность частоты (порой до 3-5% ее ухода) в процессе работы. так ,вроде как , и фиг с ней ,со стабильностью частоты при таком построении, можно точно измерять оба полупериода , главное чтобы быстро и по случайному закону не скакала. в аналоговом подходе я не силен , но мне кажется будут трудности в реализации если принять кондесаторы в пределах 10-20 pf. в любом случае спасибо за развернутый ответ. Цитата
Anker Опубликовано 27 апреля, 2015 Жалоба Опубликовано 27 апреля, 2015 Уважаемая Ксения! В предложенном методе частота вообще не является значимым фактором - пусть себе меняется на здоровье. Можно сказать, что температурный дрейф, воздействующий на обе половины мультивибратора и изменяющий частоту является синфазной помехой, и в идеале не нарушает баланс дифференциальной схемы. Насчёт точности измерения- это как сравнивать электронные весы с механическими. И те, и другие имеют свои плюсы и минусы и далеко не факт, что связка датчик - АЦП даст меньшую погрешность, чем хорошие аналитические весы " в железе" с минимумом деталей... Цитата
Anker Опубликовано 27 апреля, 2015 Жалоба Опубликовано 27 апреля, 2015 Вообще, это спор о том, какой микроскоп лучше применить для "вылавливания блох". Понятно, ловить крупных блох намного проще, чем микроскопических, и разумнее их откормить до приличных размеров, тогда глядишь, и микроскоп не потребуется. Иными словами, необходимо получить приличный сигнал с самого датчика, тогда и с электроникой не придётся изголяться. А то взяли трубочки -датчики с мизерной ёмкостью и чегой-то там пытаетесь мерять. Понятно, отношение сигнал/помеха с такими датчиками- никакое. Простое решение " в лоб" - возьмите не одну трубочку, а связку из нескольких. При этом увеличится и собственная ёмкость и полезный сигнал. И то, и другое полезно. Чем больше ёмкость датчика, тем меньше на него будут влиять разные наводки и проще регистрировать "дельту цэ" Цитата
NN-KbIT Опубликовано 27 апреля, 2015 Жалоба Опубликовано 27 апреля, 2015 ПО поводу вылавливания блох. Братья электронщики я предлагаю вам вспомнить ЭФАЛД, и попробовать его. Я пробовал, у меня не вышло, Анди вроде тоже, но не смотря на странности автора, идея его подавления помех и вылавливания сверхмалых сигналов заслуживает, чтобы с ней хотя бы ознакомились. https://yadi.sk/i/57D0mhIvgGJb6 Полистайте "Основы эфалд" и не отбрасывайте сразу, в конце - реальные схемы. Анди, напомни, ты ЭФАЛДА пробовал?У меня лично не хватило терпения настроить схему Цитата
NN-KbIT Опубликовано 30 апреля, 2015 Жалоба Опубликовано 30 апреля, 2015 Несколько слов по поводу датчика PS 25454. При питании датчика как от сетевого источника , так и от автономного (батарейки) Неэкранированный датчик выдает на выходе меандр 50 гц размахом в полное питание. При помещении датчика в алюминиевый экран сигнал на выходе отсутствует. При постепенном открытии экрана амплитуда синуса растет от минимума до полного меандра.Это позволяет сделать вывод, что 1. датчик получает помеху не по цепям питания, а из окружающего пространства. 2. Чуствительность датчика очень высока ( странно, что в предыдущем экземпляре датчика никаких меандров не наблюдалось даже без экрана.) 3. Видимо для решения каждой конкретной задачи придется использовать свою оригинальную конструкцию экрана. Вот пока все новости , надеюсь эта инфа пригодится коллегам. Цитата
mikar Опубликовано 30 апреля, 2015 Жалоба Опубликовано 30 апреля, 2015 3. Видимо для решения каждой конкретной задачи придется использовать свою оригинальную конструкцию экрана. Вот пока все новости , надеюсь эта инфа пригодится коллегам. Насчет "инфа пригодится": несколько лет назад уже описал в теме про датчики (или приемники) конструкцию, где чувствительный элемент датчика помещается внутри латунного цилиндра, у которого внутренняя поверхность зеркальная. а наружная - матовая. Ведь хорошо известно (хотя и не для всех видов излучений объяснено), что зеркало пропускает излучения с незеркальной своей стороны, и прекрасно отражает с зеркальной. Потому и известные эффекты необычные, вызванные как бы "концентрацией поля", могут возникать, когда человек или датчик между двумя зеркалами располагается. Цитата
