Опубликовано
Воистину ,мутна вода во облацах. Интересный график.. почему так..? Может быть при комнатной температуре вода всё ещё в кластерах .а поближе к точке кипения они разрушаются?.. но тогда должен быть скачок..непонятно..



Да чё там интересного-то и мутного - разве только то, что график Вольперта на рис 1-8 зачем-то нарисовали "кверх ногами" по сравнению с нормально нарисованным фактически тем же графиком у Фролова на рис 1.14, и по-разному показали обозначения характеристик при разных влажностях - потому что у Фролова диапазон температур показан только до 70 градусов по Цельсию и ему удобнее было нарисовать отдельную шкалу влажностей.



Я по этому графику аккурат на экзамене по ТОК и Н РЭА в летнюю сессию 1970 года на один вопрос билета отвечал :)



P.S. гляньте еще http://nerealnost.net/forum/index.php?show...ost&p=49674 чтоб не повторяться.



Опубликовано (изменено)
пластики очень гигроскопичны! датчики влажности так и делаются ..конденсатор с прокладкой из гигроскопичного пластика (а они все гигроскопичны).. я это знал прежде чет делать датчик и потому уделил особое внимание .. лучше стекла придумать не знаю больше что.. работать элементарно ..главное найти подходящее стекло чтобы плавилось на газовой плите (горелки не было).. я нашёл его в пипетке.



А вот я бы от стекла отговорила. Плохо не само стекло, как изолятор, а его способность "мокнуть" снаружи, натягивая на себя из воздуха тонкий поверхностный слой воды. Это связано с тем, стекло водой хорошо смачивается - капля воды на стекле сразу же растекается по нему. Отсюда и воздушный конденсат предпочитает конденсироваться в первую очередь на стекле и лишь в последнюю очередь в виде тумана. Тому наглядный пример - запотевание зеркала или очков в ванной, когда воздух еще вполне прозрачный.



Об этой способности стекла знают все химики-аналитики, т.к. высушенная в вакууме колба, будучи положена на весы, прибавляет свой вес прямо на глазах (весы в граммах до 5 знака), несмотря на то, что дверца весов за ней сразу же закрывается. Поэтому в весовом количественном анализе колбу с веществом потом повторно сушат в вакууме и снова взвешивают, старясь, чтобы при повторном взвешивании колба соприкасалась с атмосферой примерно то же самое время, как и пустая. А по нынешним временам, когда появились в изобилии полипропиленовые пробирки с крышечками ("эпендорфы"), химики-аналитики дружно перешли на них. Такая посуда не только одноразовая (не приходится мыть и мочить при этом), но и негигроскопичная.



Пленка воды на поверхности стекла опасна не своей диэлектрической проницаемостью (для этого она слишком тонка), а тем, что проводит электрический ток. Стекло по свой химической природе - силикат натрия/калия, активно поставляющая ионы натрия и калия в раствор. Из-за этого дистиллированная/деионизированная вода, налитая в стеклянную бутыль, очень быстро увеличивает свою электропроводность. А уж про тонкие пленки на стекле и говорить не приходится - слишком уж тесно там соприкасается вода со стеклом.



Тогда как AD7745/7746 измеряет емкость по проводимости переменному току, а стало быть любую стороннюю утечку тока склонен интерпретировать, как увеличение емкости. И это касается не только устройства самих датчиков, но соединительных проводов и даже промежутка между соответствующими ножками микросхемы AD7745/7746, когда те впаяны в плату. Мне кто-то даже советовал залить всю микросхему вместе с припаянными к ней дорожками/проводами "компаундом", только микросхему больно жалко :).



Я бы посоветовала взять в качестве изолятора тефлон. Листовой тефлон (3-4 мм) легко режется, и дырки в нем сверлятся пробочным сверлом. Воду же тефлон категорически отталкивает, а потому к запотеванию несклонен.

Изменено пользователем Xenia
Опубликовано
А вот я бы от стекла отговорила. Плохо не само стекло, как изолятор, а его способность "мокнуть" снаружи, натягивая на себя из воздуха тонкий поверхностный слой воды. Это связано с тем, стекло водой хорошо смачивается - капля воды на стекле сразу же растекается по нему. Отсюда и воздушный конденсат предпочитает конденсироваться в первую очередь на стекле и лишь в последнюю очередь в виде тумана. Тому наглядный пример - запотевание зеркала или очков в ванной, когда воздух еще вполне прозрачный.



Об этой способности стекла знают все химики-аналитики,



С этой пленкой влаги на стекле связаны забавные и поучительные многолетние заблуждения, которые активно возродились сегодня в связи с поисками так называемой "сверхединичности"

Даю ссылки на дискуссии по этому вопросу, кому интересно:

1. http://x-faq.ru/index.php?topic=1760.0 - здесь вопрос рассматривают "глобально" :)



И ряд сообщений, размещенных в другой теме - там уже разговор идет в основном именно о пленке воды:



2. http://x-faq.ru/index.php?topic=2190.msg38955#msg38955

3. http://x-faq.ru/index.php?topic=2190.msg38961#msg38961

4. http://x-faq.ru/index.php?topic=2190.msg38982#msg38982

5. http://x-faq.ru/index.php?topic=2190.msg41824#msg41824

6. http://x-faq.ru/index.php?topic=2190.msg41891#msg41891

7. http://x-faq.ru/index.php?topic=2190.msg41894#msg41894

8. http://x-faq.ru/index.php?topic=2190.msg41923#msg41923

9. http://x-faq.ru/index.php?topic=2190.msg41930#msg41930

10. http://x-faq.ru/index.php?topic=2190.msg41932#msg41932

11. http://x-faq.ru/index.php?topic=2190.msg41935#msg41935

12. http://x-faq.ru/index.php?topic=2190.msg41987#msg41987

13. http://x-faq.ru/index.php?topic=2190.msg41990#msg41990

14. http://x-faq.ru/index.php?topic=2190.msg41994#msg41994

15. http://x-faq.ru/index.php?topic=2190.msg41996#msg41996

16. http://x-faq.ru/index.php?topic=2190.msg41999#msg41999

17. http://x-faq.ru/index.php?topic=2190.msg42361#msg42361

18. http://x-faq.ru/index.php?topic=2190.msg42373#msg42373

19. http://x-faq.ru/index.php?topic=2190.msg42375#msg42375

20. http://x-faq.ru/index.php?topic=2190.msg42376#msg42376

21. http://x-faq.ru/index.php?topic=2190.msg42395#msg42395

22. http://x-faq.ru/index.php?topic=2190.msg42397#msg42397

23. http://x-faq.ru/index.php?topic=2190.msg42399#msg42399

24. http://x-faq.ru/index.php?topic=2190.msg42402#msg42402

25. http://x-faq.ru/index.php?topic=2190.msg42403#msg42403

26. http://x-faq.ru/index.php?topic=2190.msg42406#msg42406

27. http://x-faq.ru/index.php?topic=2190.msg42410#msg42410

28. http://x-faq.ru/index.php?topic=2190.msg42461#msg42461



Ну а непосредственно вопросы поверхностной электропроводности, связанные с водяными пленками и склонностью разных материалов к адгезии воды, можно глянуть в прилагаемой статье.

С._Семиков._О_поверхностной_электропроводности.pdf

Опубликовано

ОРГОН обнаруживается электроскопом. Электроскоп разряжается в атмосфере быстрее, если в ней есть оргонный потенциал, что говорит об ионизирующем воздействии оргона.

Это позволяло Райху измерять силу оргонного поля.

(Shape Power by Dan A. Davidson. Table 2.3.2-1 Facts About Orgone Energy)



Процесс (аналог описанного в http://nerealnost.net/forum/index.php?show...st&p=49120) :

- быстрое заряжание электроскопа (конденсатора)

- естественное разряжание электроскопа (конденсатора); длительность разряжания зависит от "концентрации" ОРГОНА (али еще чего - завист от диэлектрика кондера) в месте нахождения электроскопа (конденсатора)

Опубликовано

mikar , спасибо за материалы (выложенные в последние дни)



Привет коллеги. Вниманию очередная сессия радиокружка «имени 175-летия деления Фарады на Метр». Предыдущие материалы ,связанные с испытанием датчика на радиолампах и термостата , оставили смуту ума и не решенную загадку «почему воздушный ведется на температуру ,а ламповый нет». Потратил неделю чтобы еще раз все перепроверить , на одном контроллере с термостатом и без, были испытаны сенсоры : воздушный конденсатор , конденсатор на радиолампы и керамический smd конденсатор , каждый вариант , испытывался около суток.

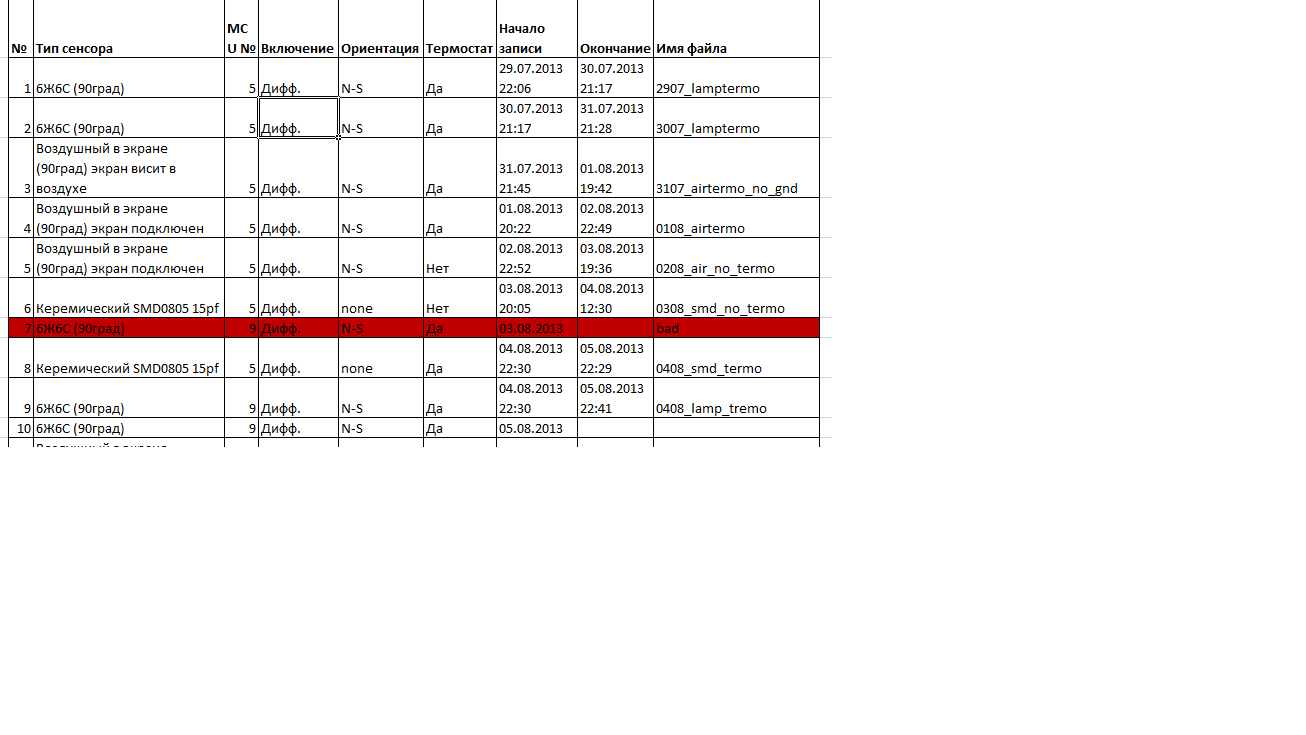

Вот сводная таблица того что было проверено. Сами графики вставлять лень – кому интересно , вот архив , в сводной таблице указано что где смотреть.


графики



Выводы следующие.

1. Со всеми типами конденсаторов имеется зависимость величины дифференциального сигнала от температуры.

2. Сенсор на радиолампе обладает наибольшей чувствительностью и самым коротким временем реакции на внешнее воздействие , и в связи с этим температурная зависимость замаскирована сигналом.

3. В опытах № 5 и №9 обнаружена обратная (по отношению к ко всем остальным) зависимость сигнала от температуры. Причину не выяснил.

4. Причина термозависимости , по видимому , AD-шка. Термостабилизации чипа до 0.5 С не достаточно , скорее всего нужно 0.1 С ,чуда не случилось .



Получается что впервые посмотрев на графики с сенсора на радиолампе ,я просто не узнал те суточные кривые , на которые смотрю уже много времени , на столько этот тип (на лампе) отличается от всего того с чем до этого приходилось иметь дело.



Теперь нужно дать пояснения с тому , какой процесс эти кривые иллюстрируют. (что за «сигнал»?)

Начну с картинки и описания опыта.

Датчик на двух радиолампах , блок измерения заключен в термостат (38С) , питание от аккумулятора . Размещен на деревянном столике посреди поляны , до ближайших объектов (типа кусты) 20 метров. Начальная ориентация сенсоров на север , под ориентацией я понимаю направление биссектрисы угла между ними.

Далее , каждые 10 минут столик с прибором поворачивается на 45 град по часовой стрелке. Всего 8 точек измерений .

Вот полученный график. (за время опыта температура воздуха упала на 10 градусов ,и ближе к завершению термостат не справился – завалил больше чем на градус)

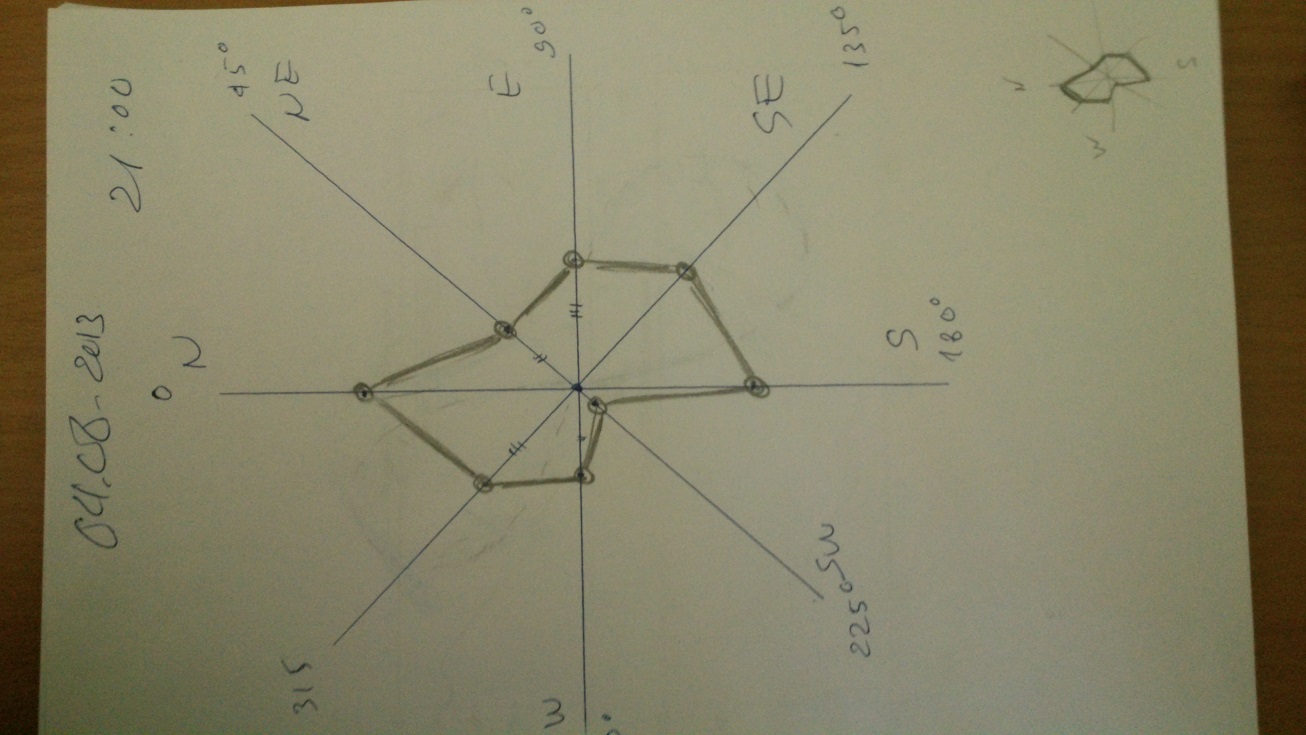

Реконструкция в полярных координатах.


Эта картинка иллюстрирует направление эфирного потока по линии Юго-Запад - Северо-Восток. Разница показаний фронт-тыл ,скорей всего ,связана с конструкций прибора (за рогами стоит коробка с контроллером, и это вызывает дополнительное экранировании). Однако это же обстоятельство позволяет предположить и направление потока - именно так как я указал. Я думаю поток идет не параллельно Земле , и то что я показал это XY проекция , однако наблюдений в вертикальной плоскости еще не проводил. Если использовать в качестве сенсора пару воздушных конденсаторов ,то такой опыт требует на порядок больше усилий ,в виду сильной инерционности последнего ,которая в свою очередь вызвана наличием экрана , с этим же ,я думаю, связан сильный колебательный процесс начинающийся при смене ориентации экранированного воздушного сенсора.

По предыдущим наблюдениям я примерно знаю характер поведения этого потока по суткам , его XY азимут циклически колеблется в течении суток с полупериодом 10-12 часов , и полный период я не разу не видел больше чем 24 часа. У данного колебания меняется амплитуда , и оно может быть промоделировано другим колебанием , чаще всего с периодом в 6-8 раз меньше. (одну из таких картинок я выкладывал в прошлый раз). Более точных данных у меня пока не собрано – буду постепенно набирать.

Ну вот, вкратце промел за неделю. Оставшиеся загадки пока отложу , нужно переходить к следующему этапу испытаний (ГПЗ и проч.) .

Опубликовано (изменено)
не могу открыть графики!



Вы их не открывайте, а сначала к себе скачайте. Для этого установите курсор (кликать не нужно!) на строку с именем файла, она от этого желтеет, а справа появляется комбик, нажав на который открывается меню "Скачать".

Изменено пользователем Xenia
Опубликовано
да видел я эти квадратиеки .. там ещё требуют другой браузер .. а это невыносимо - обойдусь



попробуй так

https://docs.google.com/file/d/0B1bM-9QpyLn...dit?usp=sharing



когда скачается , смени расширение на rar , я не знаю как ему объяснить ,что не нужно preview выдавать.

на "чистой" машине нет яндекс диска , и более того приняты меры , чтобы ничего из ихнего бестиария не попало в систему ,посему так.

Опубликовано (изменено)
Пишу это все больше для себя , но если у кого нибудь есть идеи на тему почему в приборе с двумя дифференциально включенными воздушными конденсаторам имеется явная корреляция с температурой окружающей среды ,а у такого же прибора но с сенсорами в виде радиоламп (конденсатор образован анодом и сеткой) такая зависимость если и есть то не явная?
Сенсор на радиолампе обладает наибольшей чувствительностью и самым коротким временем реакции на внешнее воздействие , и в связи с этим температурная зависимость замаскирована сигналом.



У меня еще одна идея появилась (радиолампу в качестве детектора это тоже я первой на форуме предложила, хотя Andy та же идея пришла в голову самостоятельно). Собственно, сам Andy на нее меня натолкнул - как прочла, что он использовал в радиолампе не емкость анод-катод, а емкость анод-сетка, так меня аж пот прошиб.



Дело в том, что многосеточные лампы появились на свет отчасти из-за того, что емкость анод-сетка вызывает паразитную генерацию из-за возникновения цепи обратной связи. Обратная связь на низких частотах отрицательная (т.к. максимальный потенциал анода тогда, когда лампа заперта), но на высоких частотах превращается в фазосдвигающую цепь. И потому на высоких частотах (порядка 5 МГц) провоцирует паразитную генерацию.



Однако для нас эта генерация не паразитная, а самая что ни на есть полезная, поскольку ее частота зависит от межэлектродной емкости анод-сетка. Той самой емкости, которую измеряет Andy своим AD7745. А в случае автогенератора никакой внешний измеритель емкости нам не нужен, т.к. сама частота того генератора служит той емкости мерилом. А считать частоту любой микроконтроллер может, даже самый примитивный.



Такой генератор имеет еще и то преимущество над генератором на колебательном контуре, что не содержит индуктивности, которая, в свою очередь, может быть зависима от свойств эфира/вакуума. А здесь никаких катушек индуктивности нет, а генерация реализуется на RC-цепочке, где в качестве емкости C выступает емкость промежутка анод-сетка, а в качестве сопротивления R - резистор в цепи анода (между анодом и плюсом питания).



К сожалению, предлагаемая конструкция имеет и свои недостатки, среди которых необходимость в большом (по сравнению с микросхемными решениями) токе накала и высоком напряжении питания анода. Т.е. такая установка становится стационарной, либо должна иметь довольно большую батарею.



Теорию по этому вопросу можно прочесть здесь: http://tubeamplifier.narod.ru/mess023.htm , я же приведу оттуда всего одну цитату:


Можно сказать, что выходное напряжение на участке анод — катод приложено к делителю, состоящему из емкости Са-g и участка сетка — катод. Часть выходного напряжения, приходящаяся на этот участок, является напряжением обратной связи. С повышением частоты сопротивление емкости Са-g уменьшается и обратная связь усиливается. Если обратная связь положительна, то она может привести к паразитной генерации колебаний и тогда нормальная работа каскада нарушится. Поэтому в усилителях радиочастоты используют не триоды, а тетроды или пентоды, в которых устраняется вредное влияние проходной емкости.

Только в ссылке рассказано, как бороться с этим явлением, а нам надо наоборот - вызвать ту генерацию.

Изменено пользователем Xenia
Опубликовано
К сожалению, предлагаемая конструкция имеет и свои недостатки, среди которых необходимость в большом (по сравнению с микросхемными решениями) токе накала и высоком напряжении питания анода. Т.е. такая установка становится стационарной, либо должна иметь довольно большую батарею.



Были ведь и лампы "желудевого" типа. миниатюрные. низковольтные.

использовались. в частности, в качестве генераторной лампы в передотчиках метеозондов, запускаеиых на воздущных шарах.

Есть и пальчиковые лампы с питанием накала менее 2 вольт и анодным напряжением не более 20-30 вольт.



http://omop.su/article/48/9257.html

Опубликовано

Лампа менее всего подходит под датчик эфира.. Описанное выше связанно не только с естественной межэлектродной ёмкостью,но и с усилением лампы то бишь эффект Миллера,ну а ежели использовать тетроды ,пентоды,гексоды,и октоды то получим воще неизвестно что.. дело в том что в вакууме работают катодные лучи и к ними ,насколько мне известно, никто претензий не имеет.. то бишь эфир закручен и послан в сторону анода в виде закрученного бублика.. ну и хай с ним.. другое .. лампа исполнена так что есть трубчатый анод и "пушистая" сетка всесторонне продуваются эфиром да ещё перед этим "гомогенизируются струи" эфира ..какие уж там дифференциальные составляющие... есть конечно смысл закрывать датчик чемто очень тонким не для эфира а поддержания ровной влажности для.. ну это как угодно.. что за сыр-бор с лампами?... нет воще никаких проблем исделать в гараже вакуумный прибор в том виде в каком хочешь... всего -то малюсенький вак.компрессор и горелка..

Опубликовано
лампа исполнена так что есть трубчатый анод и "пушистая" сетка всесторонне продуваются эфиром да ещё перед этим "гомогенизируются струи" эфира ..какие уж там дифференциальные составляющие... есть конечно смысл закрывать датчик чемто очень тонким не для эфира а поддержания ровной влажности для.. ну это как угодно.. что за сыр-бор с лампами?... нет воще никаких проблем исделать в гараже вакуумный прибор в том виде в каком хочешь... всего -то малюсенький вак.компрессор и горелка..

так ,а зачем гараж и насос если лампа уже есть? то что сетка "пушистая" ни какой роли не играет - достаточно того что свеху сплошная трубка анода.

это легко проверяется - я брал две сетки в качестве обкладок конденсатора ,а анод был включен как экран в первом опыте и во втором просто в воздухе висел. так вот нет эффекта при повороте датчика который я приводил , ну вернее он есть в минимальном виде - после обработки что то можно разглядеть.



Xenia , я правильно понял , что предложена идея сделать автогенератор на лампе , причем обратная связь за счет самой емкости внутренней?

Опубликовано
Xenia , я правильно понял , что предложена идея сделать автогенератор на лампе , причем обратная связь за счет самой емкости внутренней?



Ну, да. Предложено было именно это. Но чем больше я задумываюсь о реализации этой идеи, тем меньше она мне нравится - слишком много проблем выползает.



А сама идея была рождена именно под впечатлением того, что измеряемая емкость анод-сетка расположена между входом лампы (сеткой) и ее выходом (анодом). Стало быть, при применении лампы по прямому назначению (в качестве усилительного каскада), наша емкость играет в нем роль обратной связи. А если усилительный каскад возбуждается из-за наличия в нем обратной связи, то частота такой генерации как раз и определяется параметрами этой связи. Отсюда и возникла идея поселить сенсор и измеритель под одной крышей (в одном стеклянном балоне).



К сожалению, по части реализации этой идеи возникает так много проблем, что я, пожалуй, от этой идеи откажусь и советовать ее не стану.

Опубликовано (изменено)

Andy1744, хочу предложить вам провести один несложный опыт для ... очистки совести.



Все мы знаем, что громкость приема транзисторного радиоприемника (зависимая от точности настройки на радиостанцию) заметно зависит от его ориентации в пространстве. Этот эффект нас не удивляет, т.к. мы знаем, что антенна транзисторного радиоприемника обычно представляет собой проволоку, намотанную на ферритовом стержне, и потому ее эффективность зависит от направления оси этого стержня.



Такая антенна называется магнитной антенной, поскольку, будучи по своей природе индуктивностью, чувствительна к магнитной составляющей электромагнитного излучения. Однако не все задумываются над тем, что конденсаторы с тем же успехом тоже могут служить антеннами, поскольку электрическая и магнитная составляющие электромагнитного поля равноправны. Соответственно этому, цилиндрические конденсаторы (а ля эфирный сенсор) тоже могут являться направленными антеннами и улавливать внешние радиосигналы в зависимости от направления своей оси.



Если эффект антенны имеет место, то ее улов просто суммируется с сигналом Excitation, который генерит AD7745. Отсюда и опасения того рода, что эффекты изменения уровня измеряемой величины при разной ориентации сенсора могут быть обусловлены его антенными свойствами. И вот эту возможность хотелось бы исключить. Для этого достаточно отключить генерацию Excitation, оставив все остальные параметры устройства неизменными. Проще всего это достигается записью нуля вместо 0x4B в "EXC SETUP REG", но будет достаточно снять бит EXCA, не устанавливая ничего взамен. Тогда AD7745 перестанет измерять емкость и целиком обратится в слух. И вот в этом режиме хотелось измерить шумы и дрейф. Ложится ли результат измерения на чистый нуль или все-таки что-то показывает? Если второе, то зависит ли от ориентации сенсора в пространстве? Т.е. это контрольный опыт влияния электромагнитного излучения на сенсор, который проводится чисто программными средствами без какого-либо вмешательства в конструкцию.

Изменено пользователем Xenia
Опубликовано
Такая антенна называется магнитной антенной, поскольку, будучи по своей природе индуктивностью, чувствительна к магнитной составляющей электромагнитного излучения. Однако не все задумываются над тем, что конденсаторы с тем же успехом тоже могут служить антеннами, поскольку электрическая и магнитная составляющие электромагнитного поля равноправны.



Если эффект антенны имеет место, то ее улов просто суммируется с сигналом Excitation, который генерит AD7745. Отсюда и опасения того рода, что эффекты изменения уровня измеряемой величины при разной ориентации сенсора могут быть обусловлены его антенными свойствами. И вот эту возможность хотелось бы исключить. Для этого достаточно отключить генерацию Excitation, оставив все остальные параметры устройства неизменными. Проще всего это достигается записью нуля вместо 0x4B в "EXC SETUP REG", но будет достаточно снять бит EXCA, не устанавливая ничего взамен. Тогда AD7745 перестанет измерять емкость и целиком обратится в слух. И вот в этом режиме хотелось измерить шумы и дрейф. Ложится ли результат измерения на чистый нуль или все-таки что-то показывает? Если второе, то зависит ли от ориентации сенсора в пространстве? Т.е. это контрольный опыт влияния электромагнитного излучения на сенсор, который проводится чисто программными средствами без какого-либо вмешательства в конструкцию.

О равноправии Максвеллу уже не раскажешь :blink: На счёт EXCA правильно придумано..

Опубликовано (изменено)

хорошо ,в среду буду на той же поляне , проверю в режиме приемника. о чем то таком я как раз подумывал.



вообще обязан он ,как датчик эфирных градиентов , на радиоволны реагировать ,вопрос совпадет ли направление. и тот и другой возможный результат и хорош и плох одновременно.

Изменено пользователем Andy1744
Опубликовано (изменено)
хорошо ,в среду буду на той же поляне , проверю в режиме приемника. о чем то таком я как раз подумывал.



Раз так, то надо заранее предусмотреть включение и выключение EXCA-бита. Ведь не будете же вы перепрошивать программу на лесной поляне? :)



Я в таких случаях делаю так: выбираю на плате два неиспользованных штырька, находящихся напротив друг друга. Предположим, это PE11 и PE12:


В программе на один из штырьков подается высокий уровень (PE12), а на том, что напротив (PE11), измеряется логичеcкий уровень (для надежности его можно подтянуть к земле программым способом). Тогда при запуске программы можно проверить, напялен ли на эту пару штырьков джампер. И в зависимости от этого, либо устанавливать EXCA, либо нет. При отсутствии на плате переключателей, это очень удобный метод. Только его сначала надо испытать в домашних условиях, а если пишется лог на SD-карту, то обязательно пропечатать в начале записи состояние этого джампера, чтобы потом точно знать, распознала ли его программа или нет.

Изменено пользователем Xenia
Опубликовано

Xenia, спасибо , у нас с вами мысли блуждают где то рядом :) вот как раз сейчас про штырьки я и думал , потом решил что мне лениво pullup/pulldown репетировать - буду на поляне менять :)



у меня сейчас к полю готовы два экземпляра , подготовлю их заранее с разными EXC SETUP , оба и покручу одновременно.

Опубликовано
Xenia, спасибо , у нас с вами мысли блуждают где то рядом :) вот как раз сейчас про штырьки я и думал , потом решил что мне лениво репетировать - буду на поляне менять :)

у меня сейчас к полю готовы два экземпляра , подготовлю их заранее с разными EXC SETUP , оба и покручу одновременно.



Разные приборы - это плохой тест.



Предложу упрощенный вариант переключателя без pullup/pulldown. Джампер ведь можно натянуть не обязательно на штырьки, распложенные напротив, но и на штырьки, расположенные рядом! Ведь там все штырьки расположены "квадратно-гнездовым методом". Т.е. идея сводится к тому, что на штырь напротив подаем высокий уровень, а на штырь/штыри рядом - низкий. А джампер ставим в любом случае, либо вдоль, либо поперек.



Можно еще проще сделать, если подсесть к штырьку, где выводится земля. Например, рядом со штырем PE7 торчит земляной штырь, а напротив находится штырь PE8. Тогда в программе нужно добавить всего две-три строки:

1) Выдать высокий уровень на пин PE8

2) Проверить уровень пина PE7, и в зависимости он него установливать флаг EXCA.

А джампер ставим так или сяк, соединяя пин PE7, либо с землей, либо с высоким уровнем.

Опубликовано
Разные приборы - это плохой тест.



Предложу упрощенный вариант переключателя без pullup/pulldown.

няется

Люди Вы как-будто из одного театра кабуки сбежали :) .. и мысли у них одинаковые :lol: .. дак вся эта константная мура храниться должна в EEPROM и при нужде заменяется какимн нибудь убогим конфигуратором по СОМ порту... блин,слов нет.. пиновы перемыкальщики

Опубликовано (изменено)

мы ведь не каноны построения приложения обсуждаем , как оно должно быть это и так понятно. Сейчас нужно наиболее просто и надежно решить частную задачу.

предлагаешь на кануне поездки ввязаться в блуду написания конфигуратора , забраться за 100 км и в чаще леса начать его отлаживать? :)



к стати о программировании. как у тебя успехи с лабвью? я добрался до com порта в visa и был не приятно разочарован ,в случае этого источника они без альтернативно навязывают текстовый протокол. (ну я так понял)

Изменено пользователем Andy1744
Опубликовано

дак можно просто программатором шить константы прямо в EEPROM просто нужно помнить какие где будут по счёту,(у меня ISP там всё есть) а потом дописать блок инициализации где считать из ЕЕПРОМА в переменные бо обращаться в процессе работы программы в память чревато .. я так и делал но потом забыл где что :huh:.. да в LABVIEW текстовый геморой со всякими каретками и строками - народу вроде как этого хватает.. есть средства работать с ГЕКС кодом и файлы бинарные юзать но вот с толкавищами туго на этот счёт.. я как раз и туплю в этом самом месте ,но думаю размотаю и конфигуратор сделаю.. в общем в Лабвью это не единственный недостаток.. и достоинств море скажем вся программа вмещается на одну картинку
